Конструктивные особенности
|
Направляющие пильного полотна Точное направление полотна с сохранением точности распила, осуществляется благодаря направляющим с двух сторон (выхода и входа полотна). Плавность и стабильность хода достигается благодаря подшипникам. Жесткие направляющие позволяют надежно подавать ленточное полотно, избегая вибрации. |
|
Мощные чугунные шкивы Надежность базирования и натяжения пильного полотна, на весь цикл работы до замены. Защищает ленточное полотно от преждевременного износа. Благодаря отсутствие проскальзывания и смещения полотна в процессе резки. |
|
Главный двигатель Мощный промышленный двигатель обеспечивает стабильную работу и производительность. На станки устанавливаются двигатели мощностью 1,5 кВт. |
|
Гидравлические тиски Станок оснащен надежными гидравлическими тисками для надежной фиксации заготовки. Зажим и разжатие тисков осуществляется гидравлически, в автоматическом режиме при начале и остановке цикла. |
 |
Удобство и настройка Станок укомплектован динамометрическим ключом для натяжения пильного полотна. Это позволяет осуществить натяжение полотна, продлив его ресурс и обеспечить соблюдение требований эксплуатации пильного полотна. |
 |

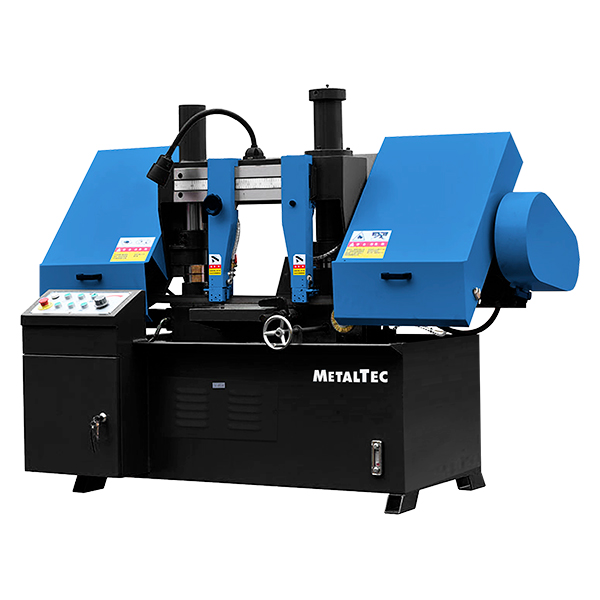

Колонный тип станка Пильный модуль перемещается по двум массивным колоннам. Данный способ установки пильного модуля обеспечивает в отличии от маятникового типа — точность и параллельность перемещения пильного модуля, плавность хода и жесткость подачи. |
 |
Пульт управления Эргономичный пульт управления позволяет беспрепятственно управлять рабочими узлами станка:
|
 |
Шкаф управления Электрокомпоненты ведущего мирового производителя SCHNEIDER. |
 |
Регулировка скорости пиления Регулировка скорости пиления осуществляется посредством ременной передачи. Ступенчатый вал-шкив позволяет легко сменить скорость пиления путем смещения ремня — 27 / 45 / 69 м/мин. |
 |
Гидравлический прижим для пакетной резки Станок оснащен гидравлическим прижимом-балкой для пакетной резки. Это позволяет надежно фиксировать несколько заготовок для получения точного и качественного реза. |
 |
Поддерживающий стенд Станок укомплектован поддерживающим стендом для пиления длинных заготовок — трубы, пруток, профили и т.д. |
-
Модель
BS 200 CH
-
Диаметр резки под 90°, мм
200 / 200 х 200
-
Круг
200
-
Квадрат
200 х 200
-
Размер полотна, мм
2800 х 27 х 0,9
-
Скорость, м/мин
27 / 45 / 69
-
Система крепления заготовки
Гидравлические тиски
-
Мощность двигателя, кВт
1,5
-
Мощность мотора гидравлики, кВт
0,55
-
Гидравлическая помпа, кВт
0,04
-
Длина, мм
1460
-
Ширина, мм
930
-
Высота, мм
1270
-
Вес, кг
500
