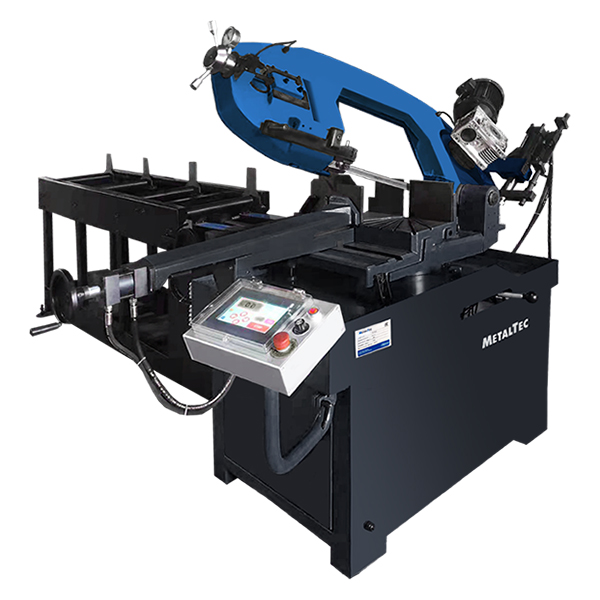

MetalTec BS 270 FA Автоматический ленточнопильный станок для резки металла

РОЛЬГАНГ ДЛЯ ПОДАЧИ И ЗАГОТОВОК

Станок оснащен рольгангом для подачи заготовок.

• Длина: 2 450 мм
• Макс продвижения за один цикл подачи: 500 мм
• Точность подачи: 0,2 мм

ПЕРЕСТАВНЫЕ ГИДРАВЛИЧЕСКИЕ ТИСКИ

Переставные гидравлические тиски осуществляют продвижение заготовки в автоматическом режиме для дальнейшей подачи в зону резки.

После окончания цикла резки, основные тиски разжимаются, при этом переставные тиски зажав заготовку продвигают ее на заданную длину для дальнейшей резки. После чего основные тиски зажимают заготовку и станок начинает новый цикл резки. Данные операции осуществляются в автоматическом режиме.

РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПИЛЬНОЙ РАМЫ

Рычаг изменения угла поворота пильной рамы расположен на лицевой стороне станка. Угол поворота устанавливается в соответствии с мерной шкалой, установленной на поворотной консоли.

Регулируемый концевой упор для соблюдения высокой точности линейных размеров при резании.

БЫСТРАЯ СМЕНА ИНСТРУМЕНТА

Замена полотна занимает несколько минут. Натяжение ленточнопильного полотна осуществляется удобным вентилем, степень натяжения видна и контролируется тензометром.

НАДЕЖНЫЕ ГИДРАВЛИЧЕСКИЕ ТИСКИ

Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся гидравлической системой, что делает процесс фиксации быстрым и защищает от произвольного смещения заготовки.

ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА

Конструкция станка представляет собой надежное и жесткое основание (станина), на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.

УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ

Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме).

ПОВОРОТНАЯ ПИЛЬНАЯ РАМА – АВТОМАТИЧЕСКОЕ ОПУСКАНИЕ И ПОДЪЕМ

Цельнолитая пильная рама из серого чугуна обеспечивает жесткость конструкции, гасит возникающие в процессе работы вибрации.

Возможность поворота пильной рамы делает работу на станке более удобной и позволяет распиливать заготовки под различными углами.

Пильная рама автоматически опускается и поднимается, делая процесс резки автоматизированным.

ГИДРОЗАПОЛЕННЫЙ ТЕНЗОМЕТР ДЛЯ КОНТРОЛЯ НАТЯЖЕНИЯ ЛЕНТОЧНОГО ПОЛОТНА

Гидрозаполенный тензометр для контроля натяжения ленточного полотна, позволяет точно осуществить натяжение, предотвратив от разрыва полотна. Благодаря этому, также увеличивается ресурс инструмента и повышается точность и стабильность пиления.

ДВУХТОЧЕЧНАЯ ПОДАЧА СОЖ

Двухточечная подача СОЖ, значительно повышает качество резки, а также способствует более эффективному отводу стружки из зоны резания, что препятствует преждевременному износу режущего полотна.

ЛАМПА ОСВЕЩЕНИЯ ЗОНЫ РЕЗАНИЯ

Установленная на станке экономичная LED-лампа освещения применяется для выставлении заготовки в условиях плохой освещенности на производственной площадке.

ЛАЗЕРНЫЙ УКАЗАТЕЛЬ ЛИНИИ РЕЗА

Лазерный указатель служит для поверки точности выставления заготовки в тисках по разметке и увеличивается точность производимых резов, а значит существенно снижается количество брака.

ГИДРАВЛИЧЕСКИЙ ПРИЖИМ ДЛЯ ПАКЕТНОЙ РЕЗКИ

Режим резки нескольких заготовок в размер, применяется в случае установки на губки тисков вертикального прижима. За счет этого достигается необходимая жесткость загруженного пакета заготовок, гасится вибрацию в зоне резания тем самым увеличивая качество реза и ресурс режущего полотна.
