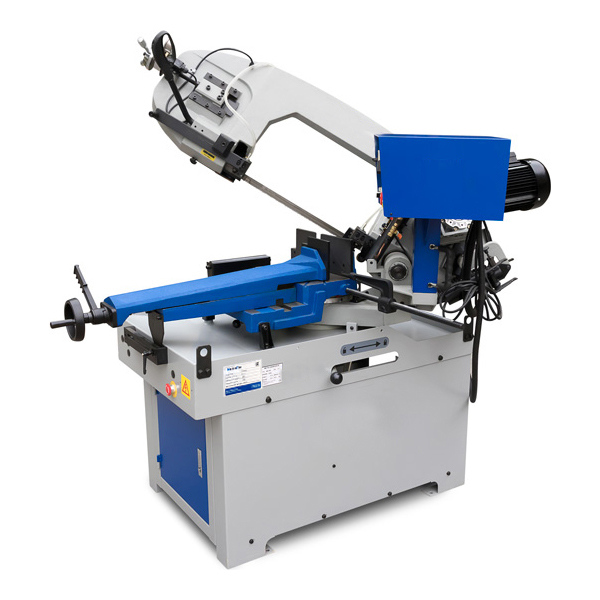

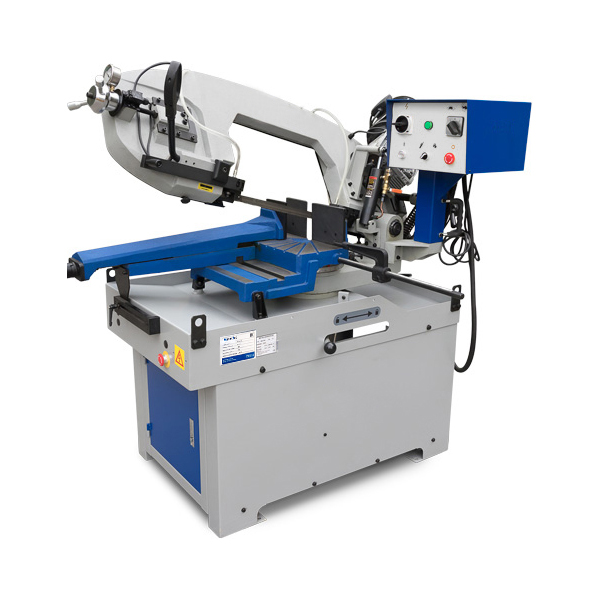

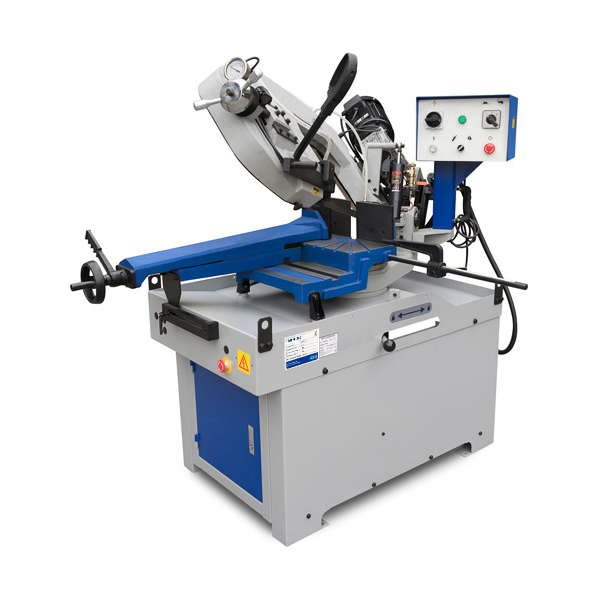

MetalTec BS 270 FHE ручной ленточнопильный станок для резки металла

ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА

Конструкция станка представляет собой надежное и массивное основание (станина), на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.

Тяжелый пильный модуль, надежно закреплённый на станине, позволяет выполнять резку заготовок большого сечения с сохранением точности.

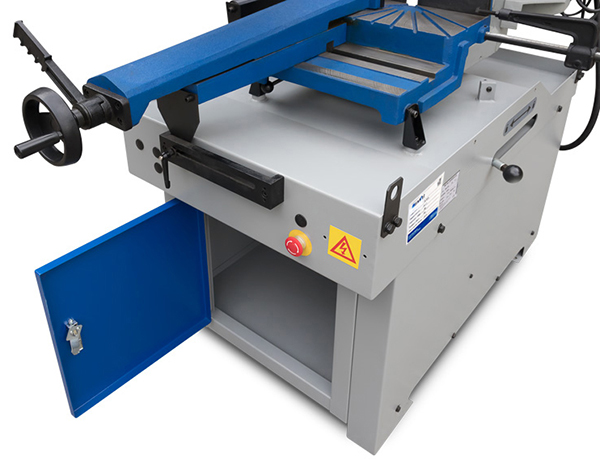

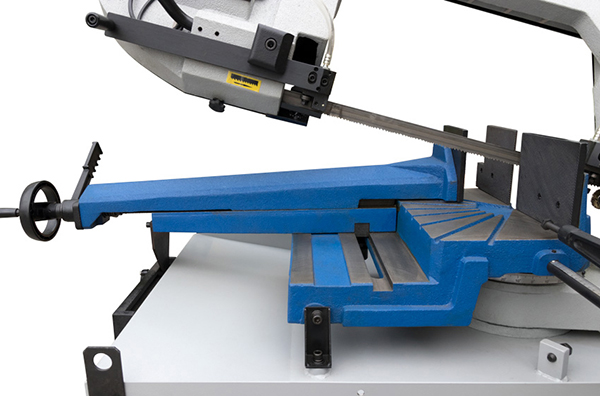

НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ

Тиски обеспечивают надежную фиксацию заготовки и защищают от произвольного смещения за счет большой площади поверхности рифленых губок.

В движение тиски приводятся удобным маховиком с рычагом быстрой доводки, который значительно сокращает время переустановки материала.

МОЩНЫЙ ДВИГАТЕЛЬ

Надежную работу станка, обеспечивает мощный редукторный двигатель 1,5 кВт. Обработка металла различной твердости и сечения происходит путем подбора нужного квалитета и шага зуба режущего полотна, а также режима скорости вращения 35 или 68 м/мин.

РЕЖИМЫ РАБОТЫ СТАНКА

Универсальность оборудования подтверждается возможностью выбора на пульте управления режима работы станка.

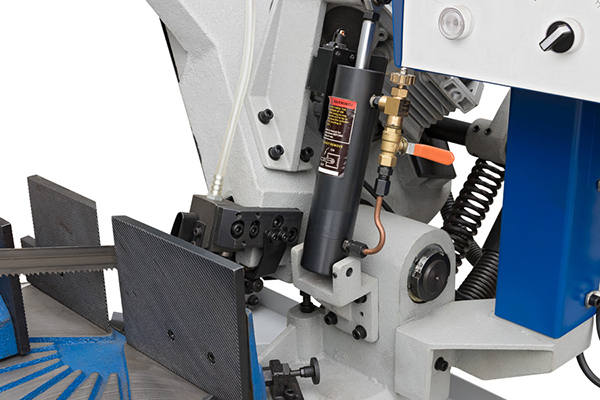

Ручной режим применим для разового резания небольших заготовок, а режим гидроразгрузки подходит для серийного.

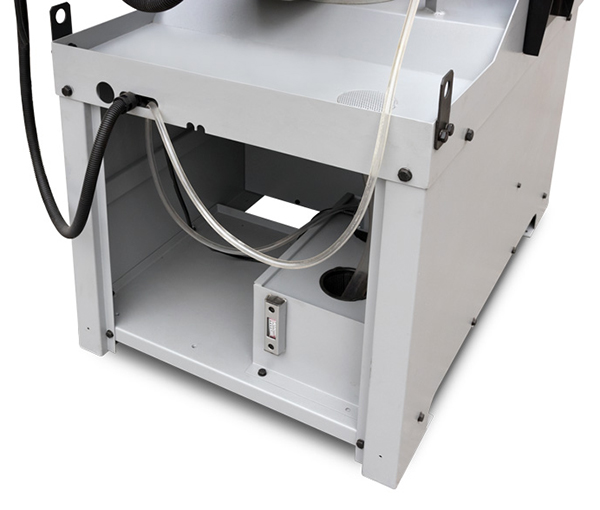

ДВУХТОЧЕЧНАЯ СИСТЕМА АВТОМАТИЧЕСКОЙ ПОДАЧИ СОЖ

На всех станках Metaltec установлена автоматическая (многоточечная) система подачи СОЖ (смазочно-охлаждающая жидкость), которая служит для удаления стружки из зоны резания, предотвращает перегрев и смазку режущей кромки инструмента.

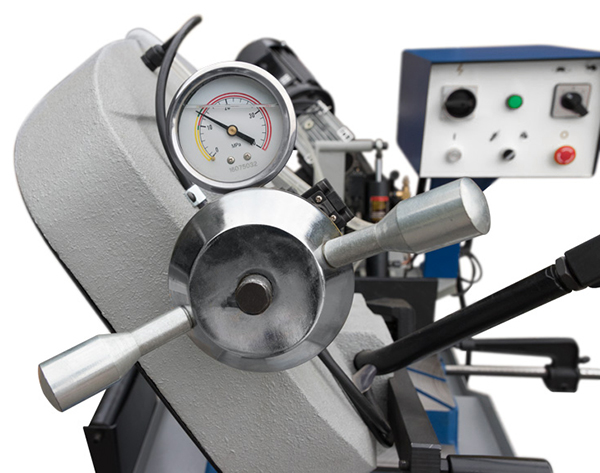

УЗЕЛ НАТЯЖЕНИЯ ПОЛОТНА С ТЕНЗОМЕТРОМ

Для поддержания режущего инструмента в рабочем состоянии, предусмотрен интуитивно понятный узел натяжения полотна. Оператор с помощью маховика устанавливает степень натяжения и сверяется с жидкостный тензометром.

УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ

Точность реза на станке достигается за счет перпендикулярно установленного ленточного полотна, которое надежно поддерживается закаленными шариковыми подшипниками с твердосплавными пластинами.

ПОВОРОТНАЯ ПИЛЬНАЯ РАМА И РЕГУЛИРУЕМЫЙ УПОР

Резка заготовок на угол от -45 до + 60° осуществляется за счет изменения угла поворота пильной рамы. Оператор подбирает по градусной шкале необходимый угол реза, и жестко его фиксирует блокирующим рычагом, удобно расположенным на тумбе станка.

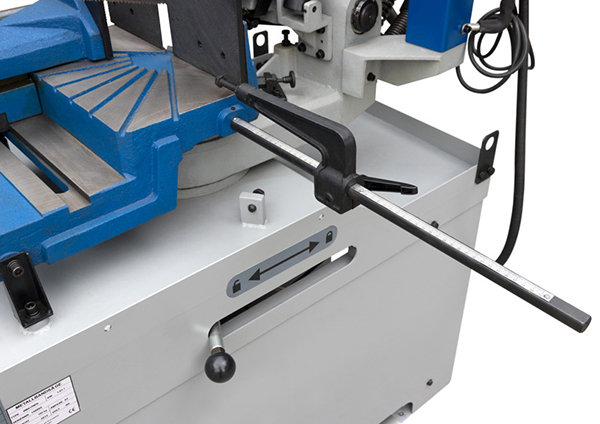

При серийной резке заготовок применяется жесткий упор в 500 мм с мерной линейкой, что существенно увеличивает производительность за счет сокращения времени разметки заготовки оператором.

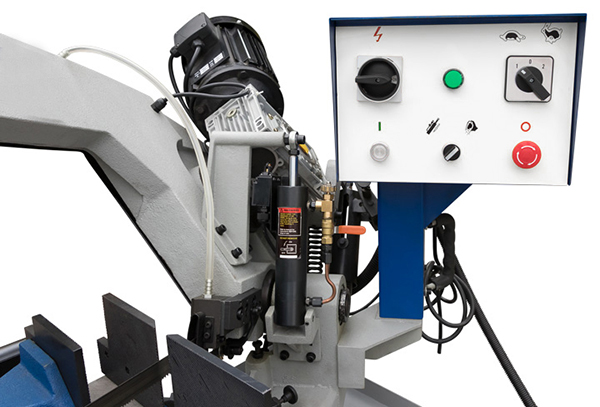

ПАНЕЛЬ УПРАВЛЕНИЯ

Установленная на раму станка панель управления Европейского типа, с подробным описанием назначения переключателей, делает удобной работу оператора.

ЛАМПА ОСВЕЩЕНИЯ ЗОНЫ РЕЗАНИЯ

Установленная на станке экономичная LED-лампа освещения применяется для выставлении заготовки в условиях плохой освещенности на производственной площадке.

ЛАЗЕРНЫЙ УКАЗАТЕЛЬ ЛИНИИ РЕЗА

Лазерный указатель служит для поверки точности выставления заготовки в тисках по разметке и увеличивается точность производимых резов, а значит существенно снижается количество брака.

ПРИЖИМ ДЛЯ ПАКЕТНОЙ РЕЗКИ

Режим резки нескольких заготовок в размер, применяется в случае установки на губки тисков вертикального прижима. За счет этого достигается необходимая жесткость загруженного пакета заготовок, гасится вибрацию в зоне резания тем самым увеличивая качество реза и ресурс режущего полотна.
