Конструктивные особенности
|
РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПИЛЬНОЙ РАМЫ Рычаг изменения угла поворота пильной рамы расположен на лицевой стороне станка. Регулируемый концевой упор для соблюдения высокой точности линейных размеров при резании. |
|

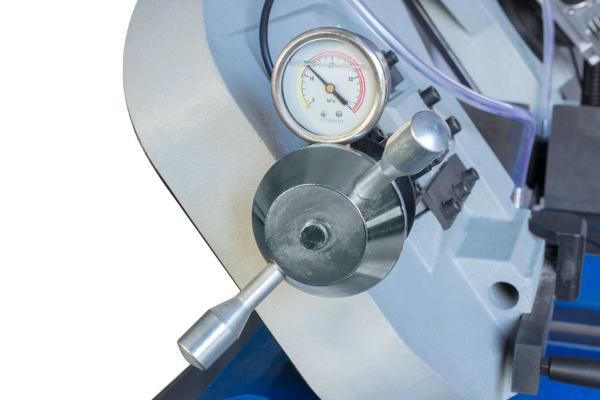

БЫСТРАЯ СМЕНА ИНСТРУМЕНТА Натяжение ленточнопильного полотна осуществляется удобным вентилем, степень натяжения видна и контролируется на специальном индикаторе. |
|
НАДЕЖНЫЕ ГИДРАВЛИЧЕСКИЕ ТИСКИ Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся гидравлической системой, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки. |
|

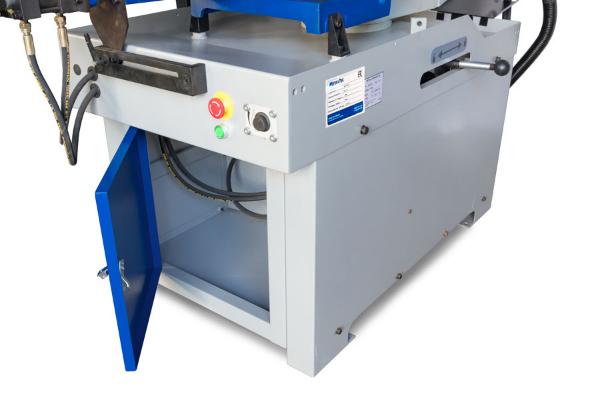

ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном. |
|
УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме). |
|

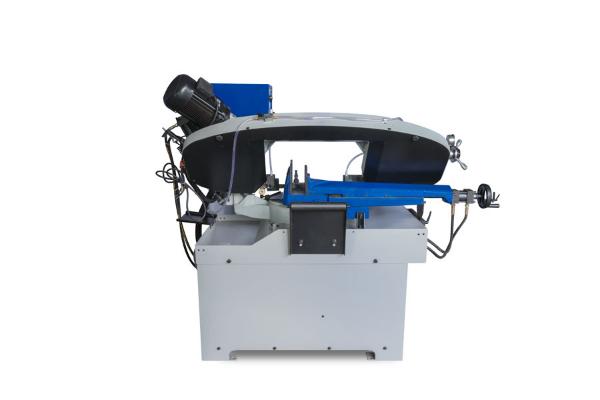

ПОВОРОТНАЯ ПИЛЬНАЯ РАМА – АВТОМАТИЧЕСКОЕ ОПУСКАНИЕ И ПОДЪЕМ Цельнолитая пильная рама из серого чугуна обеспечивает жесткость конструкции, гасит возникающие в процессе работы вибрации. Возможность поворота пильной рамы делает работу на станке более удобной, экономит пространство в цеху. Пильная рама автоматически опускается и поднимается, делая процесс резки автоматизированным. Пильная рама автоматически опускается и поднимается, делая процесс резки автоматизированным. |
|
ТЕНЗОМЕТР ДЛЯ КОНТРОЛЯ НАТЯЖЕНИЯ ЛЕНТОЧНОГО ПОЛОТНА Тензометр для контроля натяжения ленточного полотна, позволяет точно осуществить натяжение, предотвратив от разрыва полотна. Благодаря этому, также увеличивается ресурс инструмента и повышается точность и стабильность пиления. |
|
ТОЧНЫЙ УПОР С МЕТРИЧЕСКОЙ ЛИНЕЙКОЙ Упор с метрической линейкой, позволяет производить точный распил и повторяемость размера отрезаемой заготовки. |
|
ДВУХТОЧЕЧНАЯ ПОДАЧА СОЖ Двухточечная подача СОЖ, значительно повышает качество резки, а также способствует более эффективному отводу стружки из зоны резания, что препятствует преждевременному износу режущего полотна. |
Опции
|
ЛАМПА ОСВЕЩЕНИЯ ЗОНЫ РЕЗАНИЯ Установленная на станке экономичная LED-лампа освещения применяется для выставлении заготовки в условиях плохой освещенности на производственной площадке. |
|
ЛАЗЕРНЫЙ УКАЗАТЕЛЬ ЛИНИИ РЕЗА Лазерный указатель служит для поверки точности выставления заготовки в тисках по разметке и увеличивается точность производимых резов, а значит существенно снижается количество брака. |
|
ГИДРАВЛИЧЕСКИЙ ПРИЖИМ ДЛЯ ПАКЕТНОЙ РЕЗКИ Режим резки нескольких заготовок в размер, применяется в случае установки на губки тисков вертикального прижима. За счет этого достигается необходимая жесткость загруженного пакета заготовок, гасится вибрацию в зоне резания тем самым увеличивая качество реза и ресурс режущего полотна. |
-
Модель

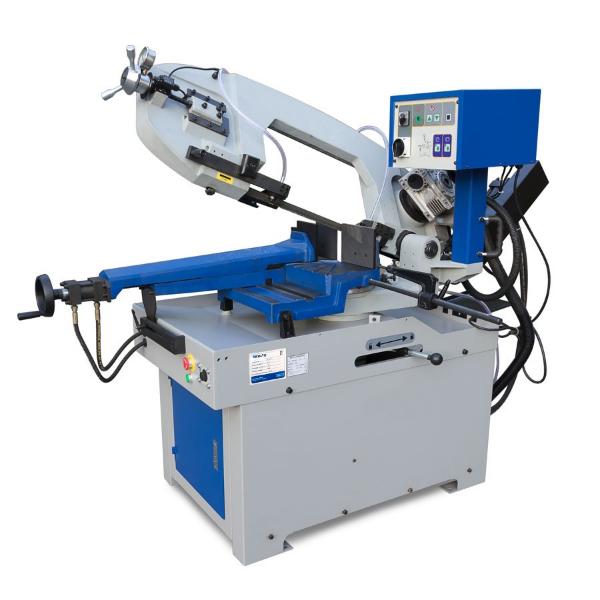

BS 270 SA
-
Мощность двигателя, кВт
1,5 (380 В)
-
Размеры пильного полотна, мм
3160 x 27 x 0,9
-
Скорость резания, м/мин
35 / 68
-
Угол разворота пильной рамы, °
— 45 (лево), — 60 (право)
-
Сечение обрабатываемой детали при 90°, мм
●270, ■ 260, ▅ 370 x 220
-
Сечение обрабатываемой детали при 45°, мм
● 240, ■ 180 x 180, ▅ 240 x 160
-
Сечение обрабатываемой детали при 60°, мм
● 160, ■ 100 x 100
-
Сечение обрабатываемой детали при – 45°, мм
● 210, ■ 180 x 180
-
Длина, мм
1860
-
Ширина, мм
760
-
Высота, мм
1720
-
Вес (нетто), кг
491
-
Вес (брутто), кг
541
