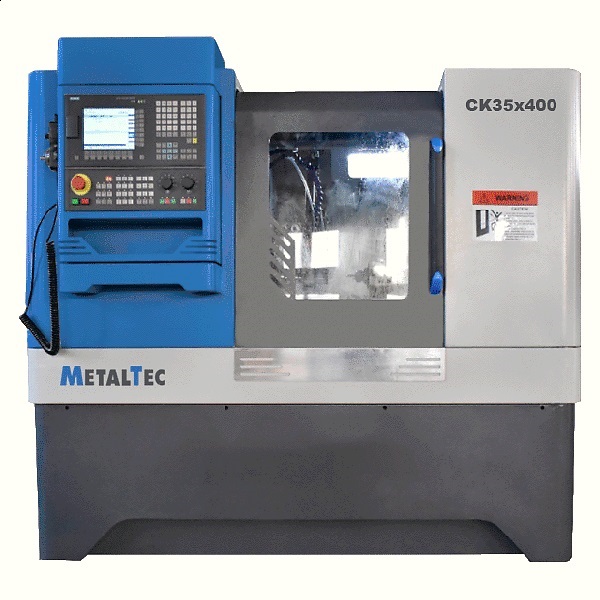

MetalTec CK 35 x 400 (Комплектация ПРОМ+) — Токарный станок ЧПУ с горизонтальной станиной

SINUMERIK 808D Advanced Приводная система SINAMICS

Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков.

Двигатели подачи SINAMICS с их идеальными динамикой и точностью.

Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.

МОНОЛИТНАЯ ЛИТАЯ МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА

Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite.

Отсутствие вибраций при обработке, жесткость и стабильность конструкции.

Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

НАПРАВЛЯЮЩИЕ КАЧЕНИЯ (ТАЙВАНЬ)

Это универсальные и наиболее широко применяемые в промышленности, обладающие высокой грузоподъемностью и жесткостью.

Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания.

Прослужат долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.

Основная область применения: станки с ЧПУ и обрабатывающие центры

ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ

Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки.

Проходное отверстие шпинделя 49 мм.

КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ

Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка.

Станок оснащен высокоскоростным надежным двигателем.

Вращение на шпиндель передается через ремень.

Мощность главного привода — 5,5 кВт.

3-Х КУЛАЧКОВЫЙ ГИДРАВЛИЧЕСКИЙ ПАТРОН

На станке устанавливается токарный патрон диаметром 200 мм с гидравлическим зажимом заготовки.

Так же на станке могут быть установлены токарные патроны с цанговым зажимом..

6-ТИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА

Размер устанавливаемого инструмента 20 х 20 мм.

Система подачи СОЖ через револьверную голову.

ЦАНГОВЫЙ ПАТРОН

Возможность обработки прутка диаметром от 0 — 45 мм.

КОЛОННА С ПРИВОДНЫМИ БЛОКАМИ (2+2) с перемещением по оси Y( стандарт для комплектации ПРОМ+)

Приводные инструменты для фрезерования, сверления и нарезания резьбы. Полная обработка деталей становится быстрее и проще.

Может выполнять операции бокового фрезерования, сверления и нарезания резьбы.

Чертеж цангового патрона для комплектации ПРОМ+
