Конструктивные особенности
|

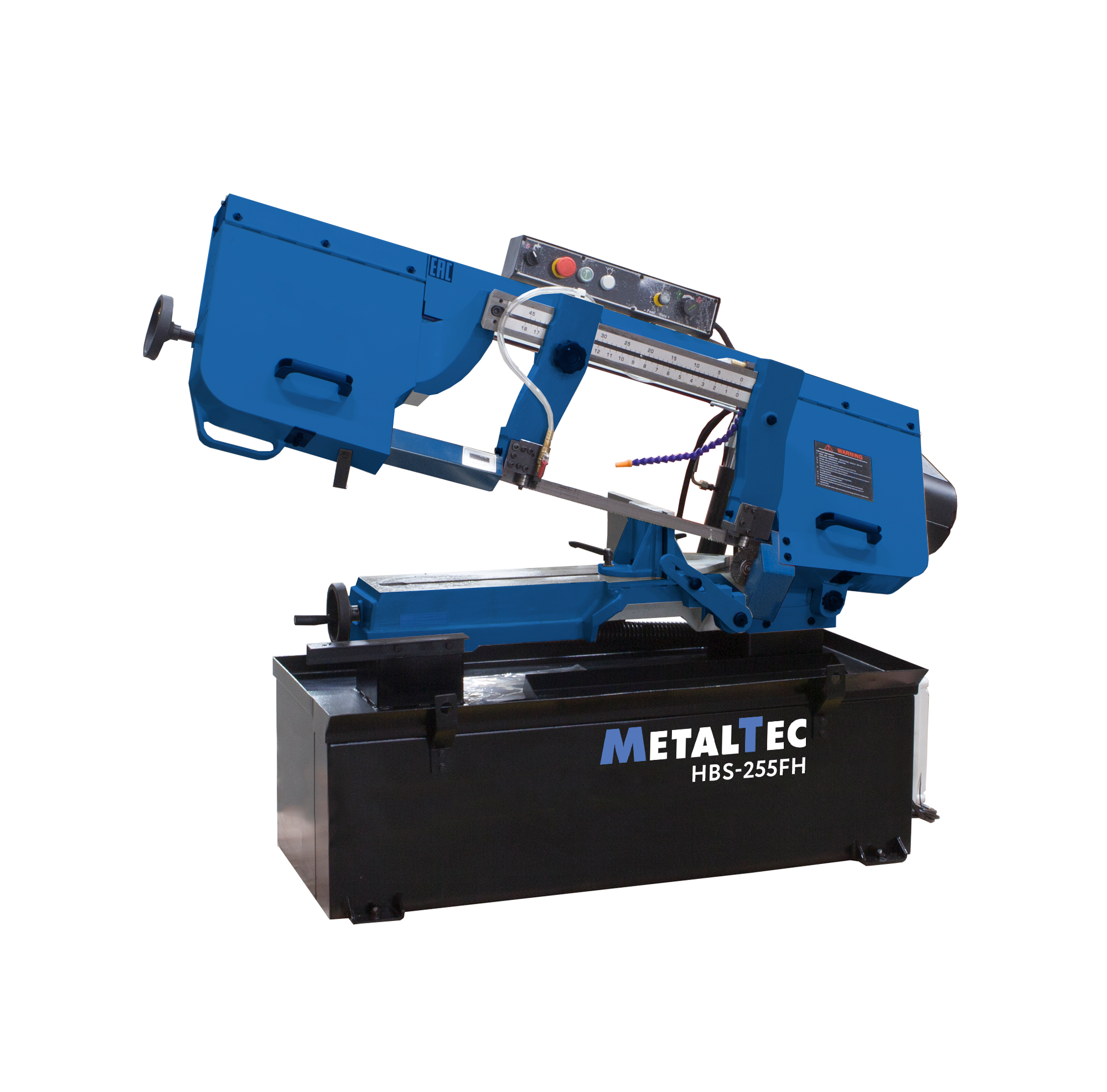

ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном. |
|
НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ПОВОРОТНЫЕ ТИСКИ Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок и защищает от произвольного смещения заготовки. В движение тиски приводятся удобным маховиком в сочетании с рычагом быстрой доводки, тем самым существенно сокращается время наладки станка. |
|
СИСТЕМА ГИДРОРАЗГРУЗКИ Опускание пильной рамы в зону резания заготовки происходит под собственным весом пильного модуля, где скорость опускания регулируется гидроцилиндром. |
|
УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается закаленными шариковыми подшипниками. |
|
ДВУХТОЧЕЧНАЯ АВТОМАТИЧЕСКАЯ СИСТЕМА ПОДАЧИ СОЖ Для удаления стружки из зоны резания, предотвращения перегрева режущей кромки инструмента и заготовки на станках Metaltec установлена автоматическая система подачи смазочно-охлаждающей жидкости (СОЖ). |
|
МОЩНЫЙ ДВИГАТЕЛЬ Возможность резки, как сплошных заготовок, так и полых, подтверждается установленным на станке мощным 1,5 кВт двигателем, в сочетании с тяжелой рамой станка. Скорость резки от 26 до 95 м/мин. подбирается оператором в зависимости от параметров материала и регулируется ременной передачей. |
|
РЕГУЛИРУЕМЫЙ УПОР Станок оснащен упором для серийной резки, который существенно сокращает время перенастройки оператором станка при серийной резке. |
|
ПАНЕЛЬ УПРАВЛЕНИЯ
Удобно размещенная на раме станка панель управления, позволяет оператору вносить корректировки в процесс пиления сплошных заготовок больших диаметров и экономит место рабочей площади оборудования. |
-
Модель
HBS 255 FH
-
Размеры пильного полотна, мм
2853 x 27 x 0,9
-
Угол поворота тисков, °
0 — 45
-
Высота стола, мм
635
-
Тип привода
ременной
-
Мощность двигателя
380 В; 50 Гц; 1500 Вт
-
Мощность насоса СОЖ
0,3 Вт
-
26, 50, 73, 95
-
●
254
-
▇
457 х 127
-
●
150
-
▇
150 х 190
-
Длина, мм
1750
-
Ширина, мм
800
-
Высота, мм
1190
-
Вес (нетто), кг
310
-
Вес (брутто), кг
385
