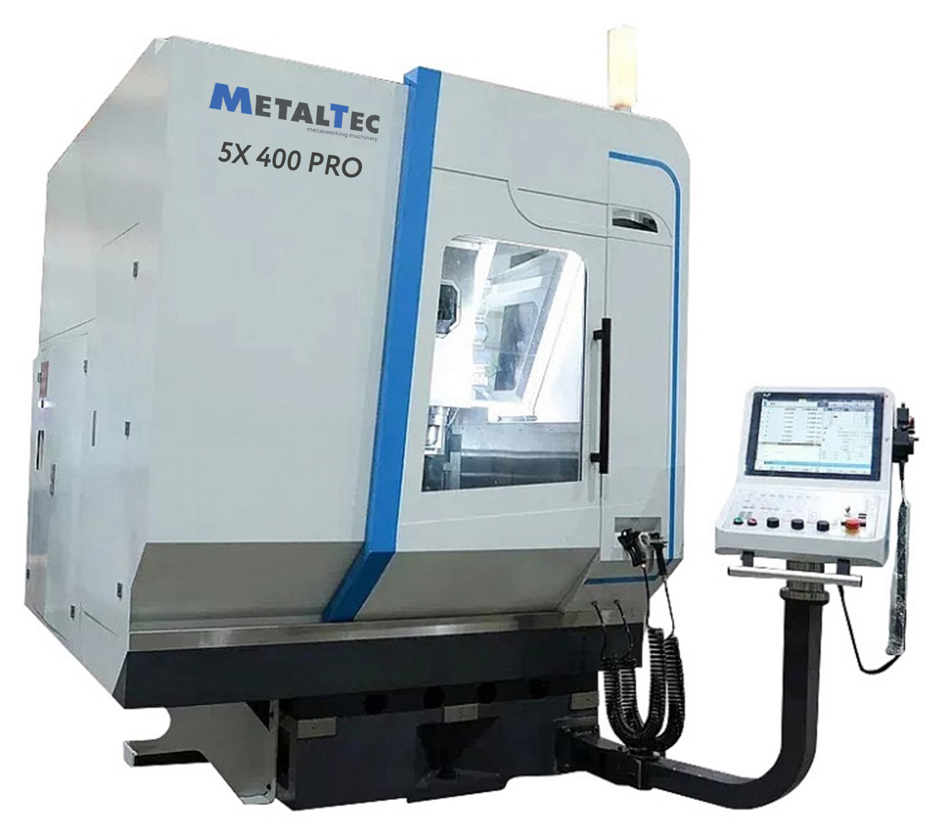

MetalTec IMU 5Х 400 PRO + CTS 30 Бар — 5-ти осевой фрезерный обрабатывающий центр

ПОРТАЛЬНАЯ КОНСТРУКЦИЯ С ФИКСИРОВАННОЙ БАЛКОЙ

В серии 5X 400PRO используется портальная конструкция. Перемещения XYZ на шпинделе, поворотный стол жестко закреплен на двух опорах и имеет только поворотно-наклонные движения по оси С и А.

Благодаря анализу методом конечных элементов и динамической оптимизации гарантируется высокая жесткость, высокая точность, высокая эффективность и стабильность конструкции станины.

Оптимизированная конструкция станины портального типа. Все основные компоненты смонтированы с большим количеством усиливающих ребер, термически равномерно обработаны и обладают высокой устойчивостью к скручиванию.

Обеспечивают стабильность угловой скорости (на него не передаются вибрации двигателя),

Имеют малое время разгона и торможения,

Низкий уровень шума. Тепло от двигателя не передаётся на узел.

ПОВОРОТНО-НАКЛОННЫЙ СТОЛ

• Высокоточные линейные направляющие Schneeberger по осям X, Y, Z
• Точность позиционирования 8 мкм
• Повторяемость по осям 4 мкм
• ШВП японского производителя THK
• Подшипники NSK/NOCHI Япония
• Стружкоуборочный конвейер с корзиной

ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН

Инструментальный магазин на 20 позиций дискового типа

Время смены инструмента (от гнезда к гнезду) 1,8 сек

ПАНЕЛЬ УПРАВЛЕНИЯ

Материал: панель из алюминиевого сплава,

Диагональ: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280*1024.

Сплайн-интерполяция

Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей.

Процессор: i7-5550U CORE двухъядерный 2,0 ГГц

Видеокарта: Intel HD Graphics 5500

USB: 8 USB, 4 USB3.0 и 4 USB2.0

Жесткий диск: 128G

Системная память: 8G, максимальное расширение до 16G

CAM СИСТЕМЫ, СОВМЕСТИМЫЕ С HNC

NX Siemens Software, по такому же принципу можно работать с Master CAM, Powermill, Vericut, SolidCam, EdgeCam, СПРУТ Cam и др.

• Система ЧПУ HNC 848
• 5-32 оси управления
• 17-дюймовый цветной сенсорный ЖК-экран (опционально)
• Внешний модуль ПЛК и ввода-вывода
• Поддержка NCUC, Ethercat
• 5 одновременно управляемых осей
• 5-осевая функция RTCP
• Автоматическая калибровка по 5 осям
