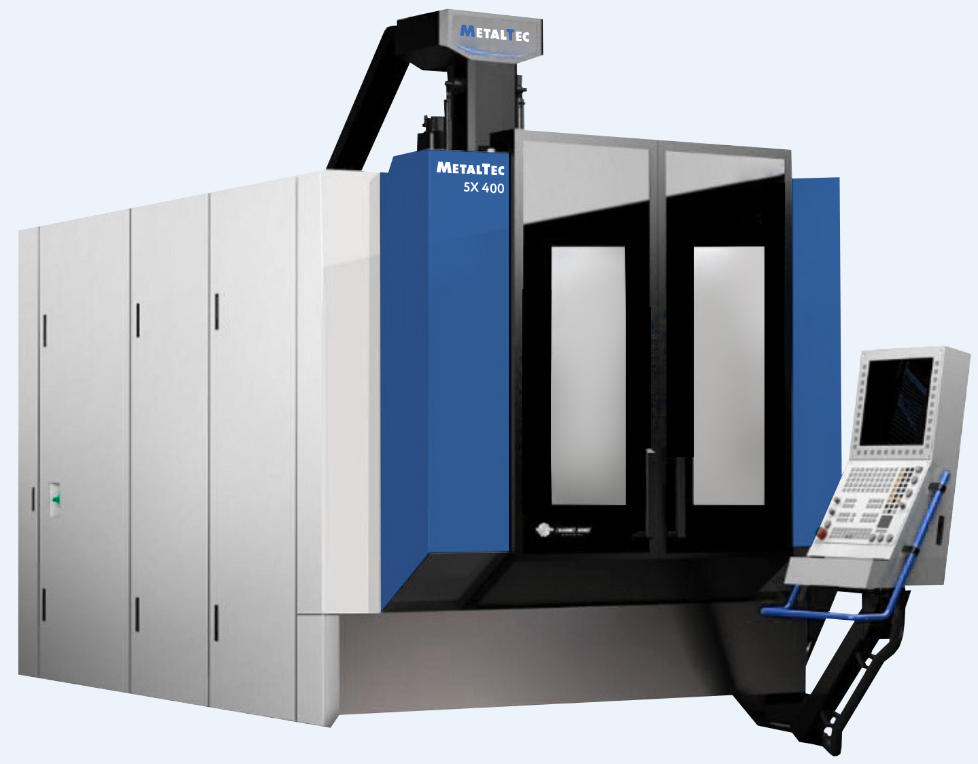

Конструктивные особенности
 |
СТАНИНА Цельнолитой портал с большим пролетом и прочной опорой Четыре роликовых направляющих высокой жесткости 45 мм для оси Y + технология винтового привода с быстрым откликом, ускорение осей X/Y/Z — 7 м/с Разрешение оптических линеек 0,01 мкм для трех осей X/Y/Z Подвижные части осей X/Y/Z изолированы от области обработки, чтобы обеспечить точность и продлить срок службы станка |
|
СУППОРТ ПО ОСИ Y перемещается одним сервоприводом, что значительно улучшает синхронизацию перемещений |
 |
КОНСТРУКЦИЯ СТАНИНЫ проектируется методом конечных элементов FEA. |
 |
ОПТИЧЕСКИЕ ЛИНЕЙКИ На станке установлены оптические линейки (YUHENG) по осям XYZ – точность позиционирования 8 мкм Круговые энкодеры по осям А и С точность 8 сек. |
 |
ВОДЯНОЕ ОХЛАЖДЕНИЕ ШПИНДЕЛЯ Идеально подходит для высокооборотистых шпинделей (от 15 000 об/мин). Охлаждение необходимо для работы в 2-3 смены. |
 |
КОНДИЦИОНЕР ЭЛЕКТРОШКАФА Прецизионная сборка и необходимое охлаждение обеспечивают долговечность работы электросистемы. |

|
СИСТЕМА ИЗМЕРЕНИЯ ИНСТРУМЕНТА RENISHAW В стандартной комплектации станок оснащен системой измерения детали RENISHAW OMP-40 В стандартной комплектации станок оснащен контактной системой измерения инструмента MARPOSS |
 |
MPG маховичок пистолет для обдува воздухом и СОЖ |
 |
ПРЯМОЙ ПРИВОД HSK-A 63 20000 ОБ/МИН Контроль теплоотвода HUAZHONGCNC обеспечивает производительность, точность и срок службы шпинделя Инновационная конструкция подшипника шпинделя значительно повышает жесткость шпинделя, эффективно снижая теплоотвод. Устройства контроля шпинделя эффективно защищают безопасную работу шпинделя. |
 |
ПАНЕЛЬ УПРАВЛЕНИЯ Материал: панель из алюминиевого сплава, Диагональ: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280*1024. Сплайн-интерполяция Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей. Процессор: i7-5550U CORE двухъядерный 2,0 ГГц Видеокарта: Intel HD Graphics 5500 USB: 8 USB, 4 USB3.0 и 4 USB2.0 Жесткий диск: 128G Системная память: 8G, максимальное расширение до 16G |
 |
CAM СИСТЕМЫ, СОВМЕСТИМЫЕ С HNC NX Siemens Software, по такому же принципу можно работать с Master CAM, Powermill, Vericut, SolidCam, EdgeCam, СПРУТ Cam и др.
|
 |
ОСЬ Z Благодаря использованию запатентованной технологии и конструкции шпинделя с внутренним и внешним охлаждением, термическая деформация и вибрация в процессе обработки значительно снижаются. Моторшпиндель, изготовлен по европейской технологии, с максимальным крутящим моментом. Установлена система балансировки цилиндра для снижения нагрузки на ходовой винт. Кратчайшее расстояние между шпинделем и дверью составляет 390 мм, что обеспечивает удобство доступа оператора станка в рабочую зону станка Поворотный стол 5X 500 использует европейскую высокотехнологичную механическую трансмиссию GTRT. Запатентованная технология предотвращения люфта зубчатых передач Энкодер HENDENHAIN в стандартной комплектации для оси A/C Крутящий момент оси A — 2000 Нм, крутящий момент оси C — 432 Нм Высокий крутящий момент, низкое энергопотребление |
-
Модель
IMU-5X 500
-
X/Y/Z-перемещения, мм
600/910/450
-
A/C-оси перемещения, °
±120/360
-
Расстояние от конца шпинделя до стола (когда A-ось в 0 позиции), мм
120~570
-
Размер стола, мм
Φ500
-
Макс.нагрузка, кг
300
-
Частота вращения шпинделя, об/мин Конус
20000/HSK-A63
-
Мощность шпинделя (S1/S6-40%), кВт
22/26
-
Крутящий момент(S1/S6-40%), Нхм
61/73
-
X/Y/Z-оси быстрые перемещения, м/мин
40/40/40
-
Макс. Скорость подачи при резании, м/мин
20
-
A/C-оси, быстрые перемещения, об/мин
20/80
-
Точность позиционирования/повторяемость
VDI DGQ 3441 / ISO 230-2
VDI DGQ 3441 / ISO 230-2
-
X/Y/Z, мм
0.008/0.008/0.007
-
A/C, сек
8/8
-
Количество инструмента, шт.
26/32/48/60
-
Время смены инструмента, сек.
5
-
Макс.длина инструмента, мм
300
-
Макс.диаметр инструмента, мм
Φ80/Φ120
-
Макс. Вес инструмента, кг
8
-
Высота, мм
3100
-
Площадь, мм²
4800×2500
-
Вес, кг
13000
-
Суммарная мощность, кВт
35
