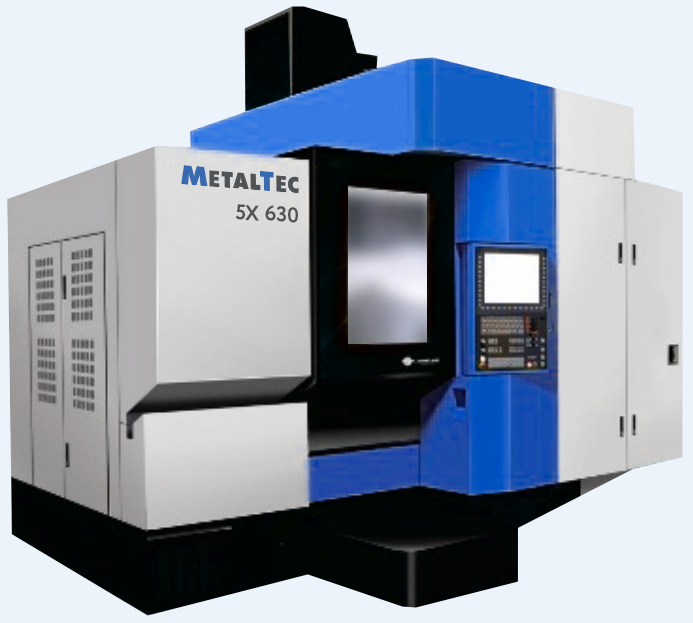

MetalTec IMU 5Х 630 — 5-ти осевой фрезерный обрабатывающий центр

СТАНИНА

В серии 5X-630 используется портальная конструкция с фиксированной балкой для достижения производительности обработки и точности контура в высокодинамичных условиях с высокой точностью, высокой производительностью и высокой эффективностью.

Благодаря анализу методом конечных элементов и динамической оптимизации гарантируется высокая жесткость, высокая точность, высокая эффективность и стабильность конструкции станины.

Оптимизированная конструкция станины с фиксированной балкой. Все основные компоненты смонтированы с большим количеством усиливающих ребер, термически равномерно обработаны и обладают высокой устойчивостью к скручиванию.

Поворотный стол поддерживается двумя суппортами с высокой жесткостью, высокой несущей способностью и высокой точностью.

Технология шлифования зубчатых колес по DIN5

Применимость широкого спектра материалов для обработки, включая обработку материалов с высокой твердостью и ударной вязкостью, таких как сталь и титановые сплавы.

ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН

на 24/30/40 позиции инструмента весом до 8 кг, время смены инструмента 2,5 сек.

КОНДИЦИОНЕР ЭЛЕКТРОШКАФА

Кондиционер электрошкафа, прецизионная сборка и необходимое охлаждение обеспечивают долговечность работы электросистемы.

СИСТЕМА ИЗМЕРЕНИЯ ИНСТРУМЕНТА RENISHAW

В стандартной комплектации станок оснащен системой измерения детали RENISHAW OMP-40

В стандартной комплектации станок оснащен контактной системой измерения инструмента MARPOSS с функциями:

• автоматического измерения длины инструмента
• износа инструмента
• обнаружения/отсутствия инструмента

ПАНЕЛЬ УПРАВЛЕНИЯ

• Материал: панель из алюминиевого сплава,
• Размер: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280*1024.
• Сплайн-интерполяция
• Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш
• для удовлетворения индивидуальных потребностей пользователей.
• Процессор: i7-5550U CORE двухъядерный 2,0 ГГц
• Видеокарта: Intel HD Graphics 5500
• USB: 8 USB, 4 USB3.0 и 4 USB2.0
• Жесткий диск: 128G
• Системная память: 8G, максимальное расширение до 16G
• Сеть: 2 порта LAN
• 5-32 оси управления
• 17-дюймовый цветной сенсорный ЖК-экран (опционально)
• Внешний модуль ПЛК и ввода-вывода
• Поддержка NCUC, протокола шины Ethercat
• 5 одновременно управляемых осей
• 5-осевая функция RTCP
• Автоматическая калибровка по 5 осям

CAM СИСТЕМЫ, СОВМЕСТИМЫЕ С HNC

NX Siemens Software, по такому же принципу можно работать с Master CAM, Powermill, Vericut, SolidCam, EdgeCam, СПРУТ Cam и др.

СИСТЕМА ОСНАСТОК HSK

была разработана специально для высокоскоростной и высокоточной обработки. По сравнению с BT конусом данная система одновременно, жесткая и легкая и способная к высокой радиальной и осевой точности.

Интерфейс DIN 69893 стал новым стандартом для обрабатывающих центров. Зажим осуществляется по конусу за счет ровной поверхности прилегания.

 Важнейшие свойства HSK-A63

• Биение < 0,003 мм
• Высокое усилие зажима благодаря глубокому зажиму в зажимном отверстии
• Короткая фаска
• Динамичная форма: усиленный хвостовик для длинных термопатронов.
• Резьбовые отверстия для балансировки болтами

Благодаря чему обеспечивается высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка c высокой степенью точности попадания в одну ту же точку при смене инструмента. Дополнительно в интерфейсе DIN 69893-1 HSK-A передача крутящего момента осуществляется благодаря захватам на коническом хвостовике. DIN 69893 HSK-A/HSK-E/HSK-F применяется прежде всего при высокоскоростной обработке резанием.

DIN 69893-1

• Патрон изготовлен из жаропрочной стали
• Термообработан до 54-2 HRC
• Для инструмента из быстрорежущей стали и твердого сплава
• Под хвостовик с допуском h6
• Точная балансировка с помощью балансировочных болтов
