Конструктивные особенности
|

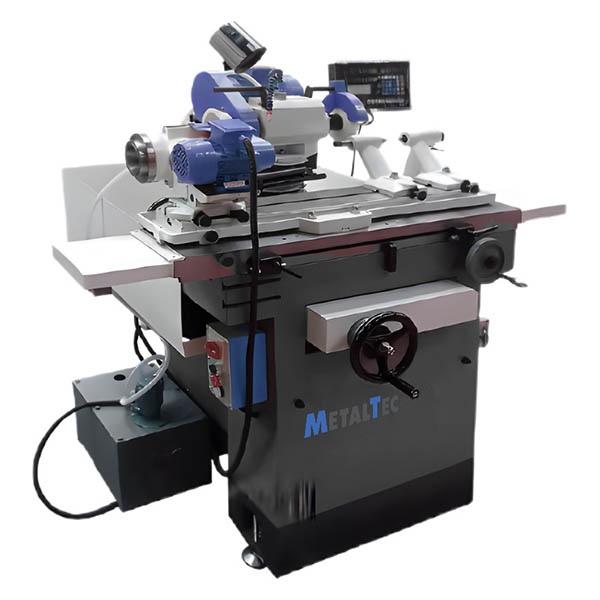

УНИВЕРСАЛЬНЫЙ ТОЧИЛЬНЫЙ АППАРАТ |
|
ПРАВАЯ И ЛЕВАЯ БАБКА |
|
ИНСТРУМЕНТ ДЛЯ ПРАВКИ ШЛИФОВАЛЬНОГО КРУГА |
|
ЗАЩИТНЫЙ КОЖУХ ШЛИФОВАЛЬНОГО ДИСКА |
|
ЦЕНТРАЛЬНЫЙ ВАЛ ДЛЯ ВНУТРЕННЕЙ ШЛИФОВКИ |
|
ПРИСПОСОБЛЕНИЕ ДЛЯ ПОДДЕРЖКИ ИНСТРУМЕНТА |
|
ЦЕНТРАЛЬНЫЙ ВАЛ Ø 22, 27, 32 |
|
НАТЯЖНОЙ СТЕРЖЕНЬ M24 (NT50) |
|
ШЕСТИГРАННЫЙ ТОРЦЕВОЙ ГАЕЧНЫЙ КЛЮЧ |
|
ОПОРНАЯ НОЖКА |
|
ШЛИФОВАЛЬНЫЙ ДИСК |
Опции
|
50K УСТРОЙСТВО ДЛЯ ЗАТОЧКИ СВЕРЛ Ø 2 — 32 ММ Оснащено высокоточными насеченными лимбами и 6-ти кулачковым патроном (размерность 4”) Устройство 50К позволяет затачивать сверла, центровочные сверла, ступенчатые сверла, цековки и т. п., а также заходную часть метчика). Особенность конструкции позволяет затачивать сверлильный инструмент с различными хвостовиками, как с цилиндрическими, так и с коническими конус Морзе 1, 2, 3. |
|
50KQ УСТРОЙСТВО ДЛЯ ЗАТОЧКИ КОНЦЕВЫХ ФРЕЗ С ПЛОСКИМ ТОРЦЕМ Устройство оснащено пневматическим подшипником, что позволяет добиваться более высокого качества заточки. |
|
50S УСТРОЙСТВО С ЭЛЕКТРОПРИВОДОМ И 3-Х КУЛАЧКОВЫМ ПАТРОНОМ Для круглого наружного и внутреннего шлифования. Устройство оснащено задним поддерживающим центром (пинолью) для осуществления наружного шлифования. |
|
50HC УСТРОЙСТВО ДЛЯ ЗАТОЧКИ ДИСКОВЫХ ОТРЕЗНЫХ И ПРОРЕЗНЫХ ФРЕЗ (2-Х И 3-Х СТОРОННИХ) А так же фасонных фрез, торцевых фрез, червячных и модульных фрез. Устройство оснащено подпружиненным упором, позволяющим затачивать насадные (торцевые, отрезные и прорезные) и концевые фрезы (грибковые и для T-образных пазов) по плоским граням. |
|
50D УСТРОЙСТВО ДЛЯ ЗАТОЧКИ КОНЦЕВЫХ ФРЕЗ С ПЛОСКИМ ТОРЦЕМ Можно осуществить заточку таких инструментов как торцевые фрезы с цилиндрическим хвостиком и конусом Морзе №4 Ø 3 — 30 мм, червячных фрез, токарного резца. Производимые операции по заточке на данном устройстве можно производить также на устройстве 600E. |
|
50Q УСТРОЙСТВО ДЛЯ ЗАТОЧКИ РУЖЕЙНЫХ СВЕРЛ Для сверл диаметром от 3 до 38 мм и длиной от 200 до 3000 мм. По согласованию с заказчиком возможна поставка устройства для заточки ружейных сверл диаметром от 2 до 42 мм. |
|
50R УСТРОЙСТВО ДЛЯ ЗАТОЧКИ КОНЦЕВЫХ ФРЕЗ С ПЛОСКИМ И РАДИУСНЫМ ТОРЦЕМ, ШАРОВЫХ И РАДИУСНЫХ РЕЗЦОВ Устройство оснащено микрометрической настройкой нулевой точки по 2-м плоскостям. Упорная планка, на которую опирается концевая фреза, позволяет затачивать спиральные фрезы по диаметру. Затачиваемая фреза зажимается в резьбовой цанге. |
|
УЦИ (УСТРОЙСТВО ЦИФРОВОЙ ИНДИКАЦИИ) Позволяет производить отчет линейных перемещений по осям X и Y. Данное устройство позволяет безошибочно находить нулевые точки затачиваемого инструмента и отслеживать перемещения осей при помощи, числовых значений, отображаемых на панели управления осями, что обеспечивает высокую точность заточки. |
|
БАК ДЛЯ СОЖ Выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. |
|
ЗАЖИМНАЯ ГИЛЬЗА ДЛЯ РЕЗЬБОВОЙ ЦАНГИ |
|
ПРЕЦИЗИОННЫЙ УПОР ДЛЯ ЗАТОЧКИ КОНЦЕВОЙ ФРЕЗЫ С РАДИУСНЫМ ТОРЦЕМ Поставляется в комплекте с устройством 50R. |
|
НАБОР РЕЗЬБОВЫХ ЦАНГ (ТИП 5С) Для устройства 50R, 50D – диаметр цанги 6, 8, 10, 12, 16, 20 и 25 мм). Другие размеры цанг свыше 6 мм по отдельному согласованию. |
|
РЕЗЬБОВАЯ ЦАНГА (ТИП 5С) Для устройства 300RC, 300E – диаметр цанги 3, 4 или 5 мм (указывается при заказе). Другие размеры цанг ниже 3 мм по отдельному согласованию. |
|
ОПРАВКА MT4 ДЛЯ ЗАТОЧКИ НАСАДНЫХ ФРЕЗ Для заточки дисковых отрезных и прорезных фрез (2- х и 3-х сторонних), фасонных фрез, торцевых фрез, червячных и модульных фрез. Длина оправки зависит от толщины / высоты фрезы и указывается при заказе. Также необходимо при заказе указать диаметр оправки (соответствует посадочному диаметру фрезы). |
|
ПОДСТАВКА ДЛЯ СТАНКА (ТУМБА) Повышает жесткость и виброустойчивость станка, позволяет использовать на станке систему подачи СОЖ, что увеличивает качество заточки инструмента. Тумба оснащена полками для хранения инструмента и принадлежностей и закрывающейся на ключ дверью. |
|
ВЫСОКОТОЧНОЕ ВИДЕОУСТРОЙСТВО С изменяемым коэффициентом оптического увеличения. Камера CCD с микроскопом позволяет контролировать параметры инструмента до и после заточки. |
|
КЕРАМИЧЕСКИЙ (АБРАЗИВНЫЙ) КРУГ ЧАШЕЧНЫЙ Ø125 ММ Применяется для заточки инструмента из инструментальной и быстрорежущей стали. Количество кругов указываются при заказе. |
|
АЛМАЗНЫЕ И ЭЛЬБОРОВЫЕ (БОРАЗОНОВЫЕ) КРУГИ Применяется для заточки и доводки инструмента из твердого сплава. Количество кругов указываются при заказе. ЭЛЬБОРОВЫЕ (БОРАЗОНОВЫЕ) КРУГИ Предназначены для финишной высокоточной заточки и доводки инструмента из инструментальной и быстрорежущей стали. Количество кругов указываются при заказе. |
-
Модель
M480
-
Макс. наружный диаметр насадного инструмента, мм
250
-
Диаметр хвостовика концевого инструмента, мм
4 — 25
-
Макс. размер насадных фрез, мм
250 x 400
-
Макс. диаметр фрезы, мм
250
-
Макс. длина фрезы, мм
400
-
Макс. расстояние между центрами, мм
700
-
Макс. диаметр обработки, мм
250
-
Диаметр цанги, мм
4 — 25
-
Макс. угол спирали, °
± 45
-
Наклон заточного узла, °
360
-
Продольное по оси X, мм
480
-
Поперечное по оси Y, мм
250
-
Вертикальное по оси Z, мм
270
-
Макс. диаметр, мм
150
-
Мощность электродвигателя, кВт
0,85 / 1,1
-
Размеры круга, мм
150 x 32
-
Частота вращения, об/мин
3010 / 6010
-
Длина, мм
1650
-
Ширина, мм
1150
-
Высота, мм
1500
-
Вес, кг
950
