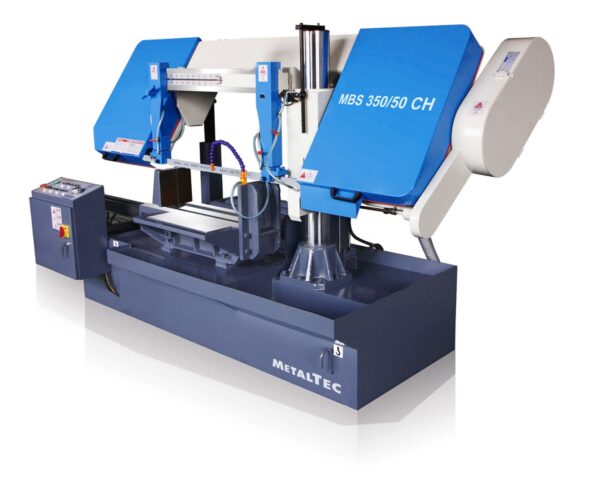

MetalTec MBS 350/50 CH ленточнопильный станок для резки металла под углом 90°

НАПРАВЛЯЮЩИЕ ПИЛЬНОГО ПОЛОТНА

Направление полотна с сохранением точности распила, осуществляется благодаря направляющим с двух сторон (выхода и входа полотна).

Плавность и стабильность хода достигается благодаря подшипникам. Жесткие направляющие позволяют надежно подавать ленточное полотно, избегая вибрации.

КОЛОННЫЙ ТИП СТАНКА

Пильный модуль перемещается по двум массивным колоннам. Данный способ установки пильного модуля обеспечивает в отличии от маятникового типа – точность и параллельность перемещения пильного модуля, плавность хода и жесткость подачи.

Массивная жесткая станина превосходно справляется с вибрациями в процессе резки, чем продлевает ресурс инструмента и сохраняет точность обработки.

ГЛАВНЫЙ ДВИГАТЕЛЬ

Мощный промышленный двигатель обеспечивает стабильную работу и производительность. На станки устанавливаются двигатели мощностью 4 кВт.

ПУЛЬТ УПРАВЛЕНИЯ

Эргономичный пульт управления позволяет беспрепятственно управлять рабочими узлами станка на всем протяжении цикла резания.

ГИДРАВЛИЧЕСКИЕ ТИСКИ С ПРИЖИМОМ ДЛЯ ПАКЕТНОЙ РЕЗКИ

Станок оснащен надежными гидравлическими тисками, позволяющими надежно фиксировать заготовки. Установлены прижим для пакетной резки делает станок более универсальным и позволяет серийно обрабатывать несколько заготовки пачкой за одну установку.

ПРИВОДНОЙ ВАЛОК ПОДАЧИ БОЛЬШИХ ЗАГОТОВОК

На полуавтоматическом станке для удобства продвижения тяжелых заготовок в зону резания, предусмотрено устройство подачи. Валок удобно расположен перед зажимными тисками, и приводится в действие маховиком, расположенном рядом с пультом управления.

ОСВЕЩЕНИЕ ЗОНЫ РЕЗАНИЯ

В комплект поставки станка входит LED-лампа освещения на гибком основании для удобства направления света в зону резания.

ЛАЗЕРНЫЙ УКАЗАТЕЛЬ ЛИНИИ РЕЗА

На раме станка удобно установлен лазерный указатель линии реза, который позволяет значительно экономить время оператора при установке материала и дальнейшего пиления.

БЛОК НАТЯЖЕНИЯ ПОЛОТНА

За натяжение полотна отвечает гидравлический цилиндр установленный на раме станка. Переведение станка в рабочий режим и обратно, производится одним движением переключателя.

ОПОРНЫЙ РОЛЬГАНГ

При обработке длинных заготовок необходимо использовать приставной роликовый стол. В данном случае используется двухвалковый рольганг, который обеспечивает наилучшую стабильность положения заготовки.

АВТОМАТИЧЕСКАЯ СИСТЕМА ПОДАЧИ СОЖ

На станке установлена 3х точечная система СОЖ, которая обеспечивает:

1. смазку режущего блока перед заготовкой,
2. охлаждение полотна после прорезания материала,
3. удаление остатков стружки с приводной чистящей щетки.

ПРИВОДНАЯ ЧИСТЯЩАЯ ЩЕТКА

Моторизированная чистящая щетка удобно установлена перед приводным шкивом и служит для удаления остатков стружки материала с режущего инструмента. Подвод СОЖ сохраняет латунную щетку в рабочем состоянии путем вымывания мелких частиц .
