Конструктивные особенности
.jpg)
|
ОСЕВЫЕ ИНСТРУМЕНТЫ
Расширенная версия инструментального суппорта с Y-осью: приводной инструментом по схеме 4+4 (ER25); |
.jpg)
|
ЭФФЕКТИВНАЯ И НАДЕЖНАЯ СИСТЕМА Торможение в процессе работы и удержание шпинделя в неподвижном состоянии. Торможение контртоком приводят к ударам в коробке передач, постоянные поломки самой схемы, подгорание контактов пускателя и быстрый износ ремней. Гидравлическая система лишена этих недостатков, более эффективна и надежна. Высокоточный магнитный кольцевой энкодер значительно повышает точность позиционирования по оси C. |
Технические характеристики
-
Модель

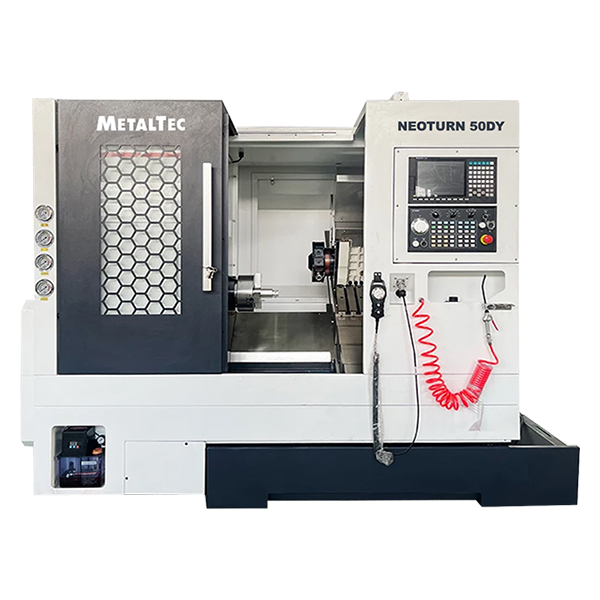

Neo Turn 50DY
-
Расстояние над станиной, мм
510
-
Макс. диаметр вращения, мм
180
-
Диаметр отверстия патрона, мм
56
-
Проходное отверстие шпинделя, мм
46
-
Скорость вращения шпинделя, об/мин
5000
-
Мощность главного двигателя, кВт
7,5 / 11
-
Торец шпинделя
A2-5
-
Ход по оси X, мм
1100
-
Ход по оси Z, мм
500
-
Скорость перемещения по осям X, Z, м/мин
24
-
Скорость перемещения по оси Y, м/мин
15
-
Зажимная система
3-х кулачковый патрон
-
Диаметр патрона, дюймов
8 / 6
-
Крутящий момент по оси X, Нм
11
-
Крутящий момент по оси Z, Нм
11
-
Модель направляющей по оси Х
CGH35CA2R
-
Модель направляющей по оси Z
CGH35CA2R
-
ШВП по осям X / Z
3210 / 3210
-
Количество инструмента в резцедержателе, шт.
8
-
Скорость вращения приводного инструмента, об/мин
4000
-
Мощность приводного инструмента, кВт
2,3
-
Размер инструмента, мм
20 X 20 / 32
-
Цанга
ER25
-
Напряжение насоса СОЖ, В
380 / 250
Параметры точности
-
Периодическое осевое перемещение шпинделя, мм
≤ 0,005
-
Конус радиального биения шпинделя, мм
≤ 0,005
-
Повторяемость по X и Z, мм
≤ 0,005
-
Точность позиционирования по X и Z, мм
≤ 0,01
-
Постоянство диаметра обрабатываемой детали, мм
≤ 0,01 / 150
-
Плоскостность обрабатываемой заготовки, мм
≤ 0,01 / 200
-
Округлость обрабатываемой заготовки, мм
≤ 0,005 / 75
-
Шероховатость поверхности, мм
≤ Ra1.4μm
-
Точность обработки
IT6
-
Повторяющаяся точность позиционирования по оси С, °
≤ 0,0027
Габаритные размеры
-
Длина, мм
2400
-
Ширина, мм
1700
-
Высота, мм
1900
-
Вес, кг
2900
