Конструктивные особенности
|
ДВА ШПИНДЕЛЯ И РЕВОЛЬВЕРНАЯ ГОЛОВА Конструкция токарного станка отличается наличием двух шпинделей и револьверной голове держащей инструмент. Благодаря такому расположению рабочих узлов и инструментов, станки с противошпинделем, могут обрабатывать деталь с двух сторон, поэтому можно получить готовую деталь за одну установку, иными словами перехват детали может осуществляться в автоматическом режиме. |
|
ПРОТИВОШПИНДЕЛЬ Конструкция токарного станка отличается наличием двух шпинделей и револьверной голове держащей инструмент. Противошпиндель позволяет обработать деталь за один установ, сократив вспомогательное время, при этом повышается точность взаимного расположения поверхностей, обработанных с разных установов. Наличие противошпинделя позволяет отказаться от ориентирующих приспособлений, например, при обработке групп фланцевых отверстий. |
-
Модель

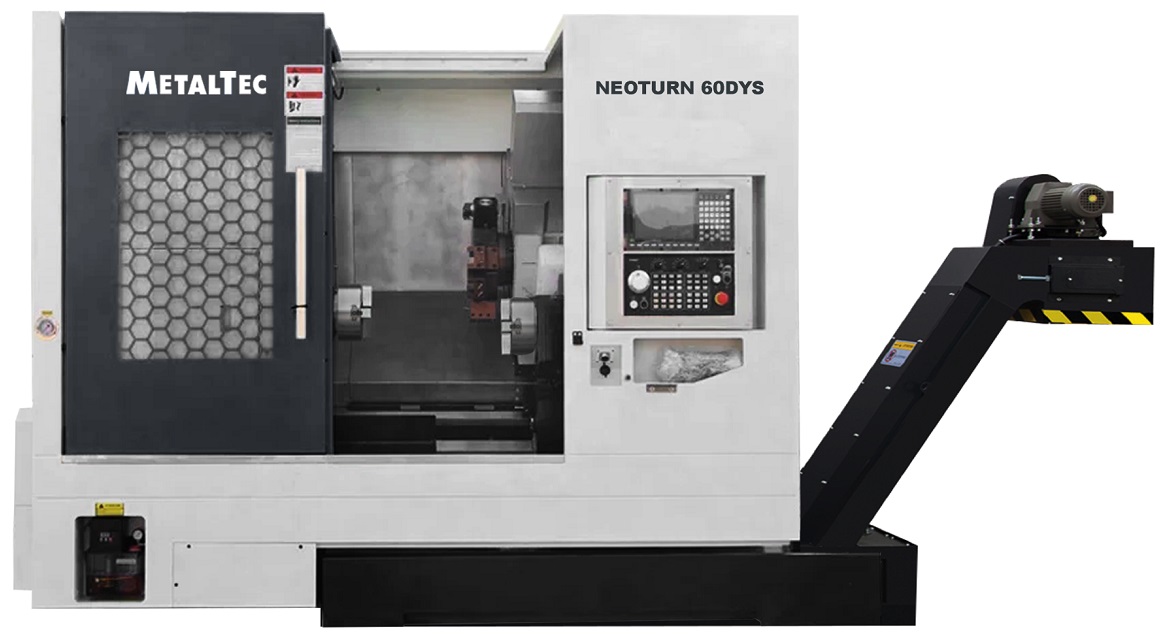

MetalTec NeoTurn 60DYS
-
Макс. диаметр вращения, мм
600
-
Макс. диаметр обработки над суппортом, мм
350
-
Расстояние между центрами, мм
450
-
Макс. диаметр обработки, мм (диск)
400
-
Макс. обороты, об/мин
50 — 3500
-
Отверстие шпинделя, мм
52
-
Макс. диаметр сквозного отверстия, мм
52
-
Торец шпинделя
A2-6
-
Гидравлический патрон, мм
200
-
Ход по оси Х, мм
270
-
Ход по оси Z, мм
600
-
Ход по оси Y, мм
+/- 50
-
Ускоренное перемещение по осям X / Z, м/мин
24 / 24
-
Мощность двигателя, кВт
15
-
Максимальные обороты, об/мин
3500
-
Округлость обрабатываемой детали, мм
0,005 / Ø 75
-
Цилиндричность обрабатываемой детали, мм
0,01 / 150
-
Плоскостность обрабатываемой детали, мм
0,01 / Ø 200
-
Шероховатость обрабатываемой поверхности
Ra 1,4 µm
-
Ось X, мм
0,004
-
Ось Z, мм
0,004
-
Ось С, мм
0,0027
-
Длина, мм
3200
-
Ширина, мм
1850
-
Высота, мм
2400
-
Вес, кг
4500
