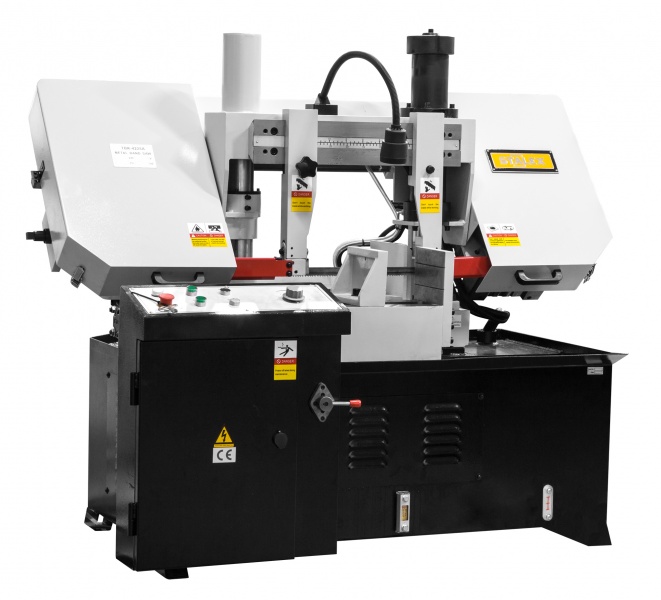

Модель Stalex TBK-4228А является гидравлическим ленточнопильным станком, колонного двухстоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280×280 мм под углом от 0° (90°) до 45°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которым вверх-вниз перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в полуавтоматическом режиме, когда станок выполняет весь цикл резания:
1) зажим заготовки – переключатель работы тисков
2) запуск пилы / опускание рамы / остановка пилы / подъем рамы – в этом случае необходимо нажатие кнопки «Пуск»
3) отжим тисков – переключатель работы тисков
В стандартную комплектацию входят:
— ленточнопильный станок
— ленточнопильное полотно, установленное на станке
Основные элементы
— Поворотный механизм при двухколонной конструкции (угол резки от 0°-30°-45°)
— Опускание и подъем рамы осуществляется за счет гидравлики автоматически
— Станок управляется трёхфазным двигателем.

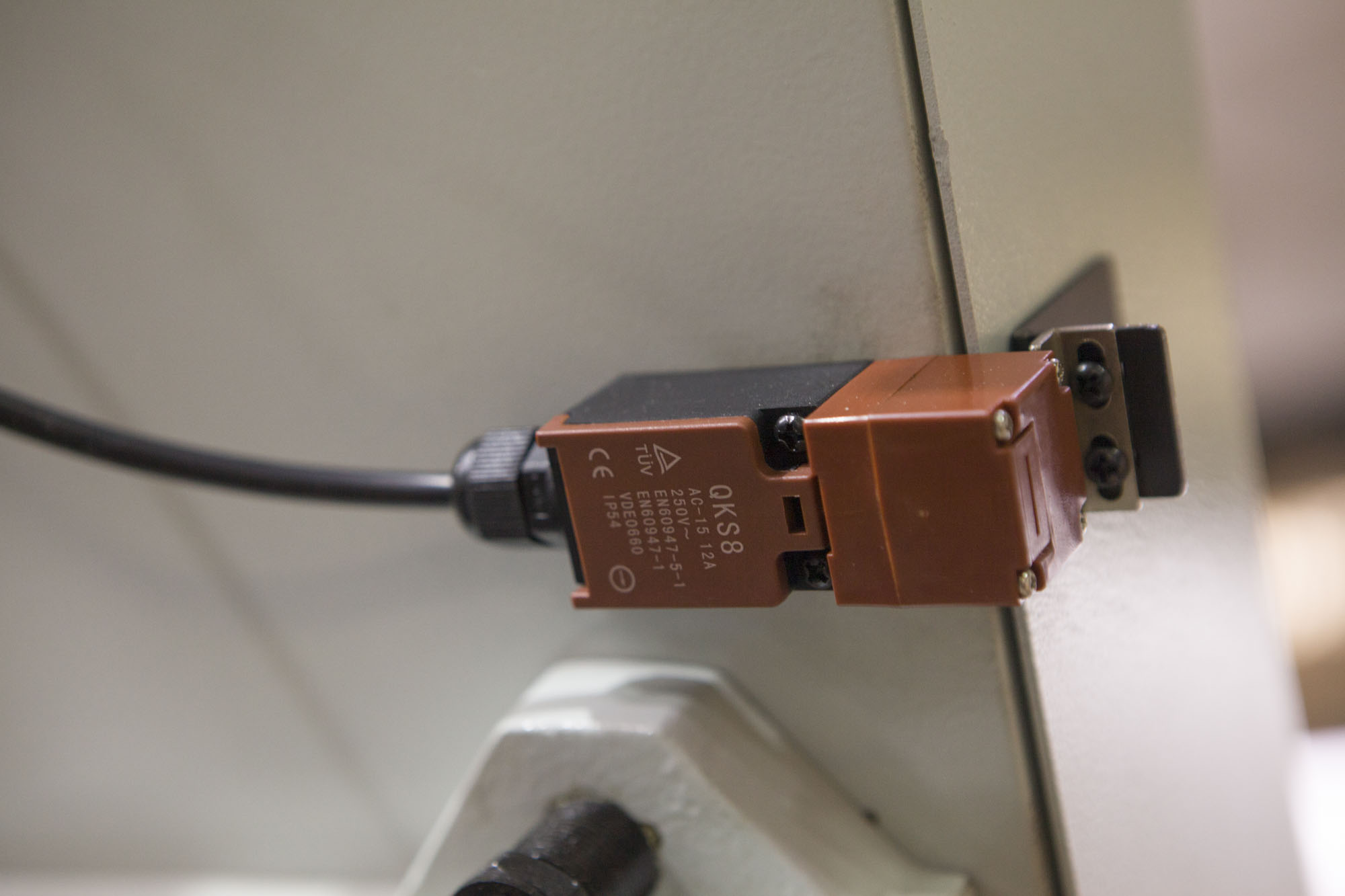

— Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена
— Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
— Термозащита электродвигателя
— Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
— Тиски гидравлические с возможностью быстрого зажима заготовок

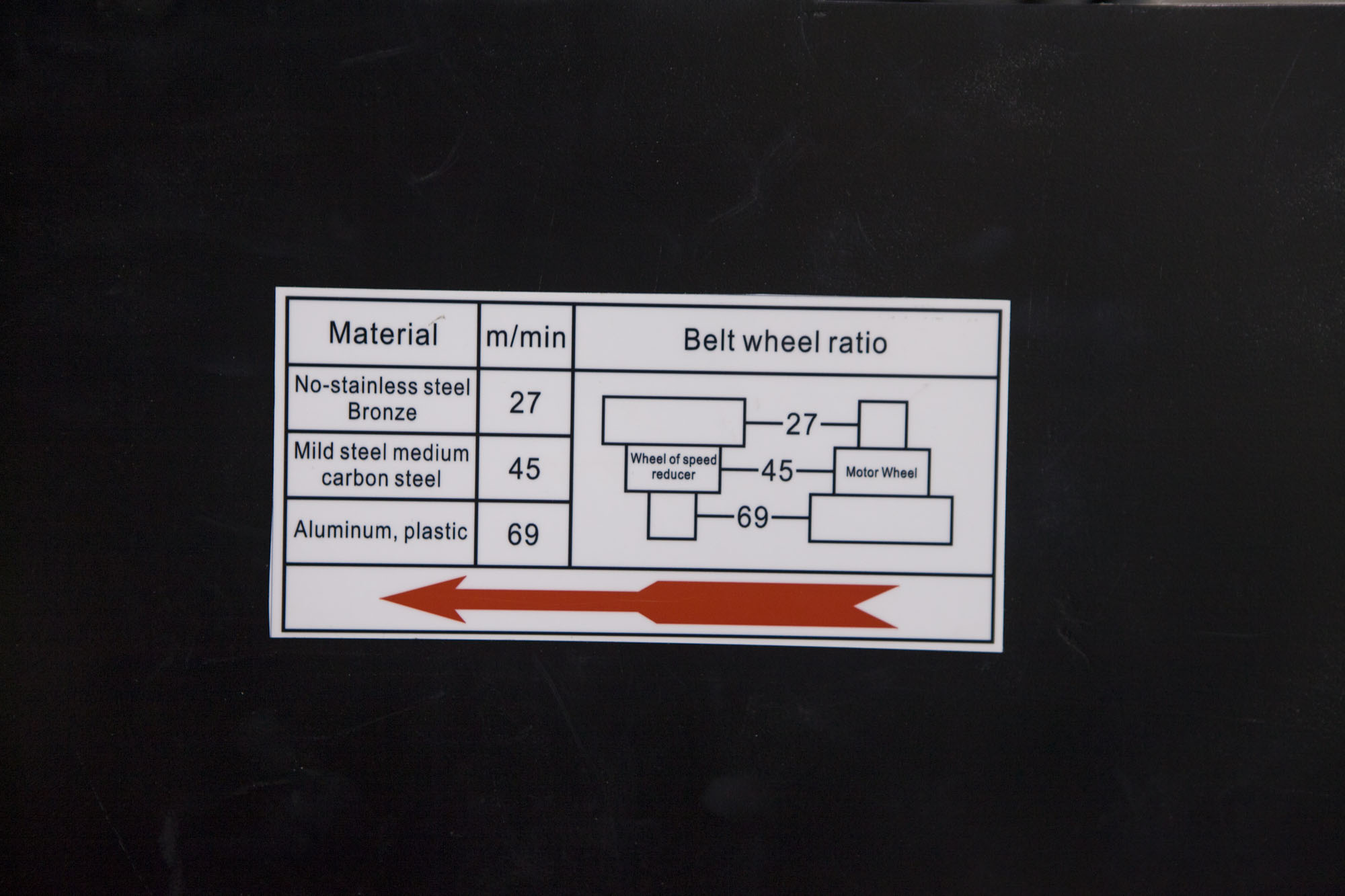

— 3 скорости вращения полотна

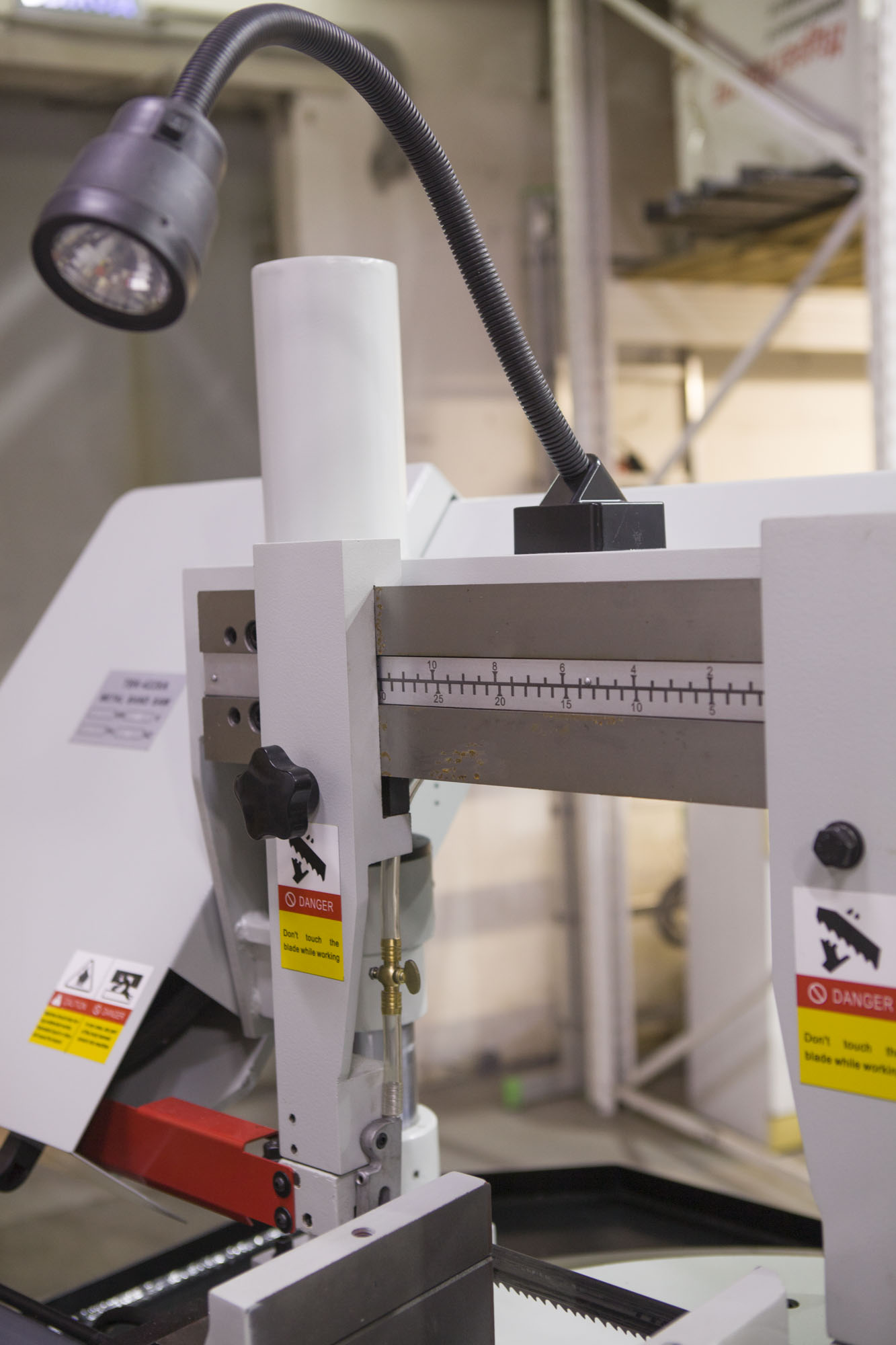

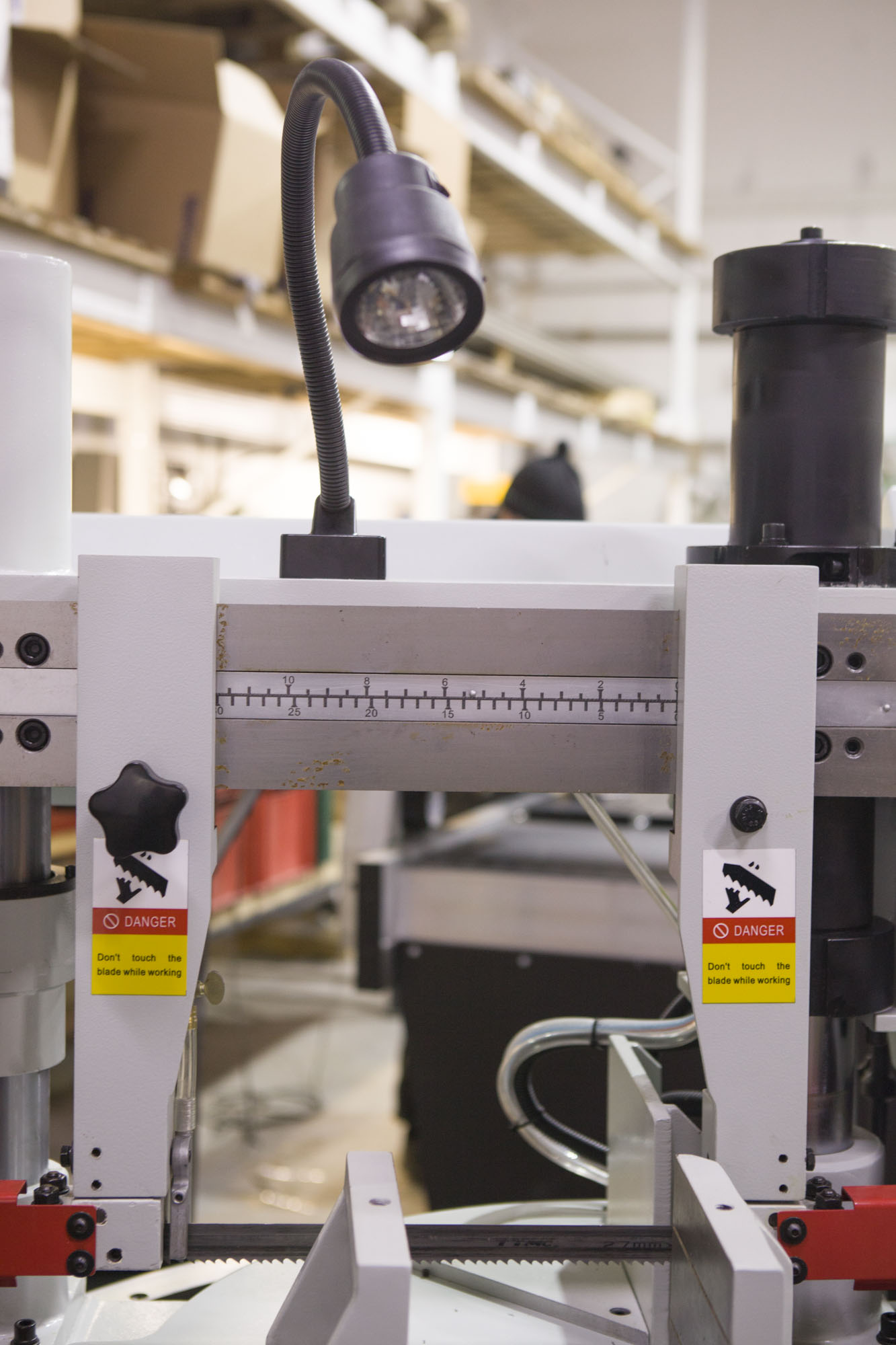

— Подсветка зоны резания
— Клиноременной привод
— Автоматическое отключение при завершении резки

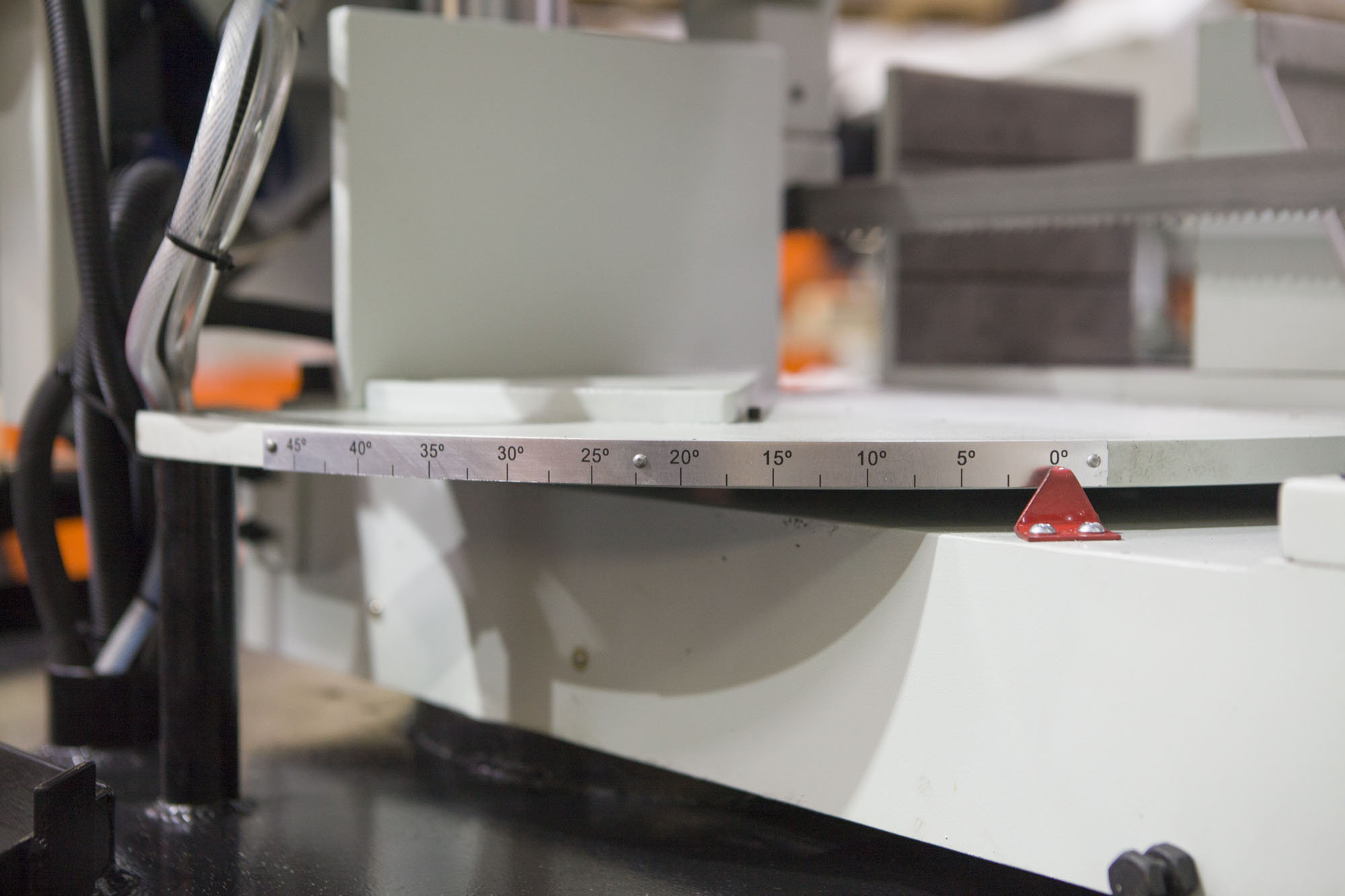

Поворот рамы на угол от 0° (90°) до 45°. При этом тип конструкции — колонный двухстоечный замкнутого контура, с высокими параметрами жёсткости и виброустойчивости.

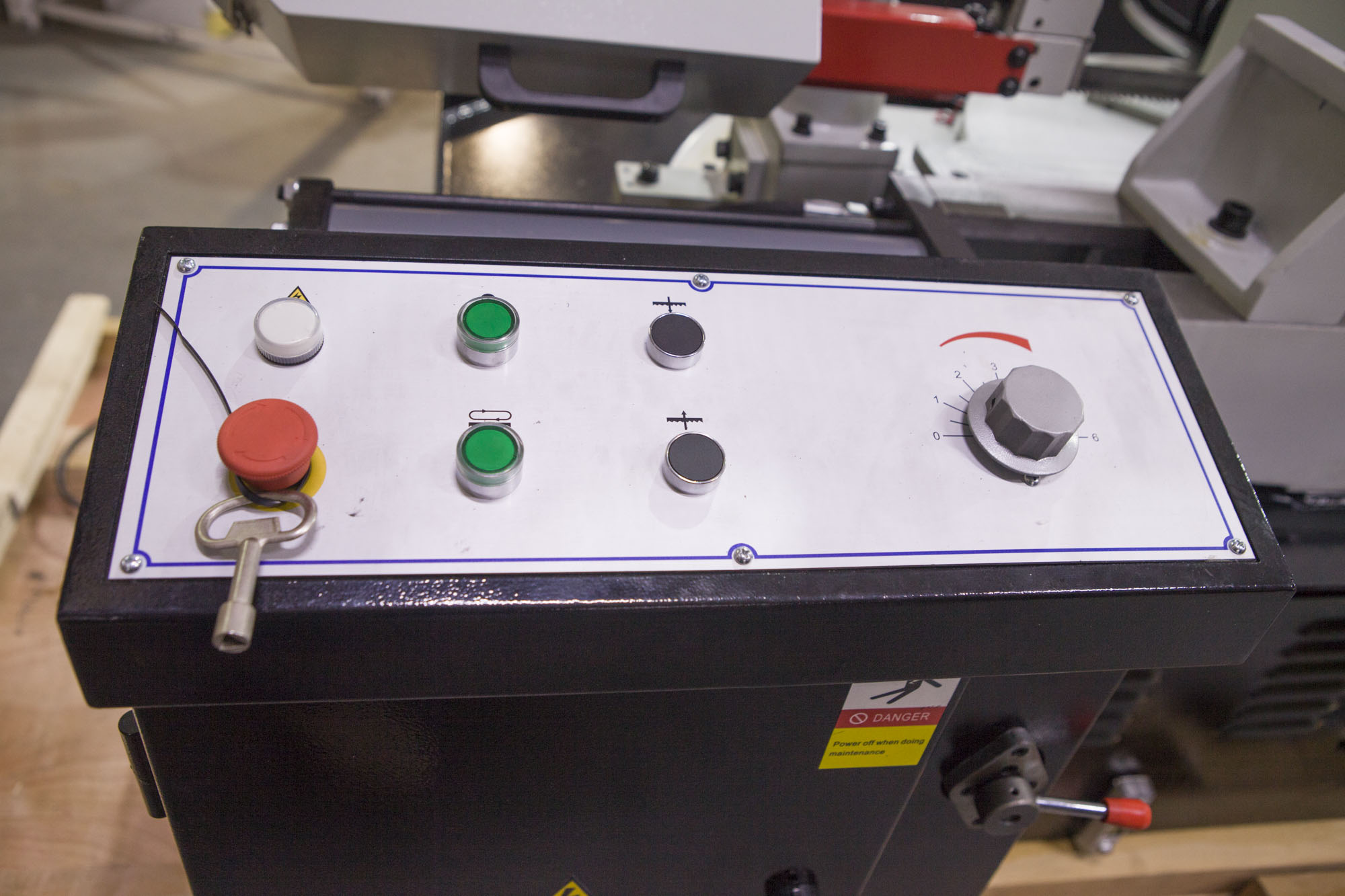

Пульт станка
Электрошкаф

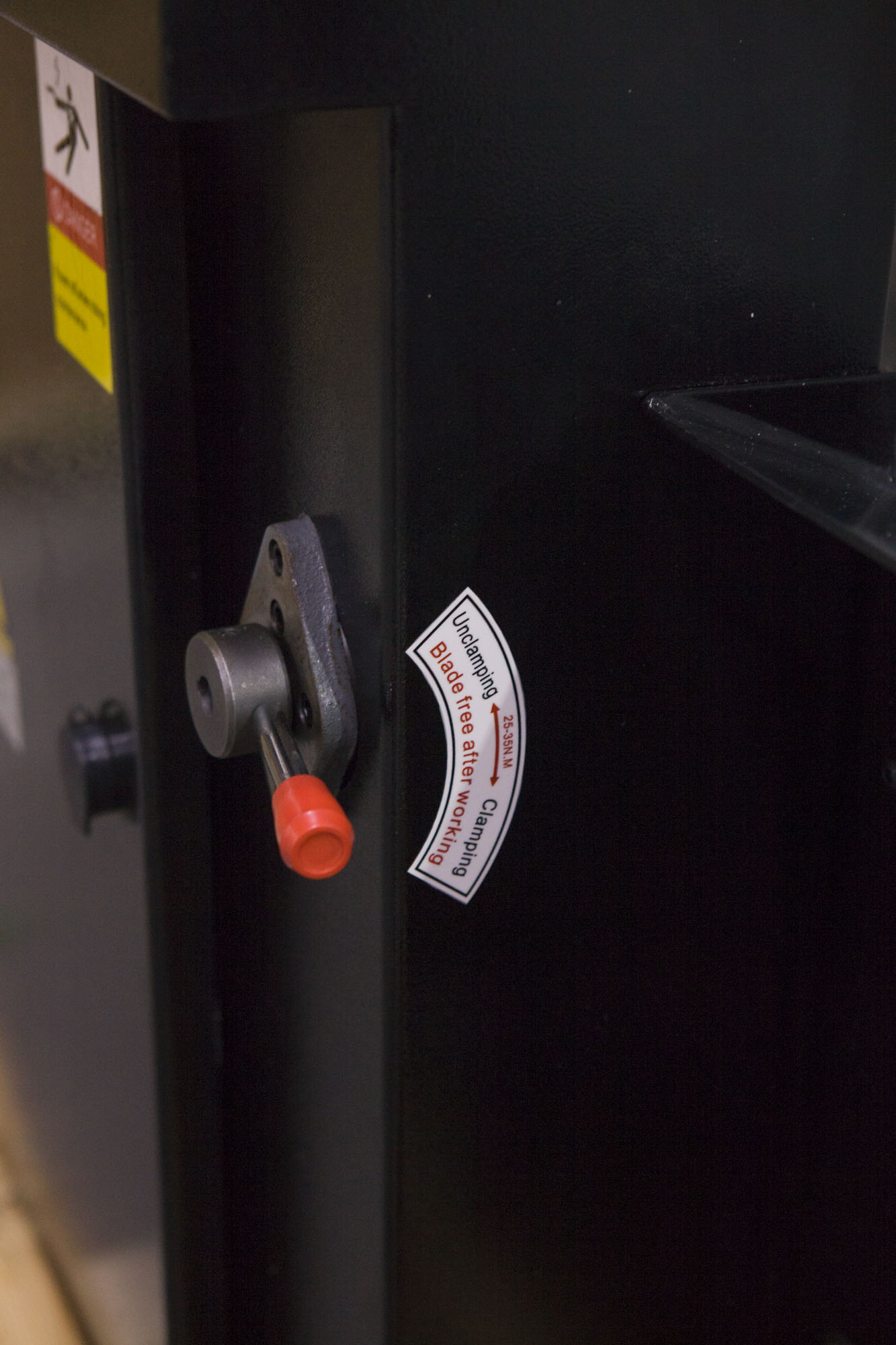

Переключатель работы тисков
Привод — гибрид (зубчатый привод + клиноременная передача).
Предохранительный концевик на …
