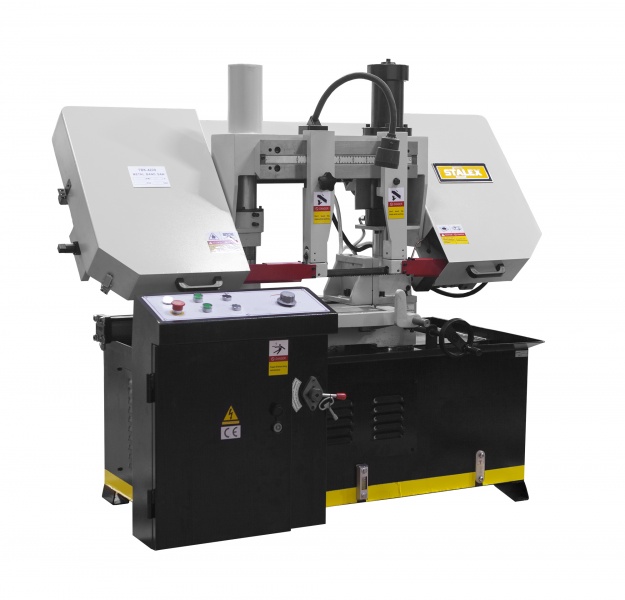

Модель Stalex TBK-4228 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280×280 мм под углом 90°.

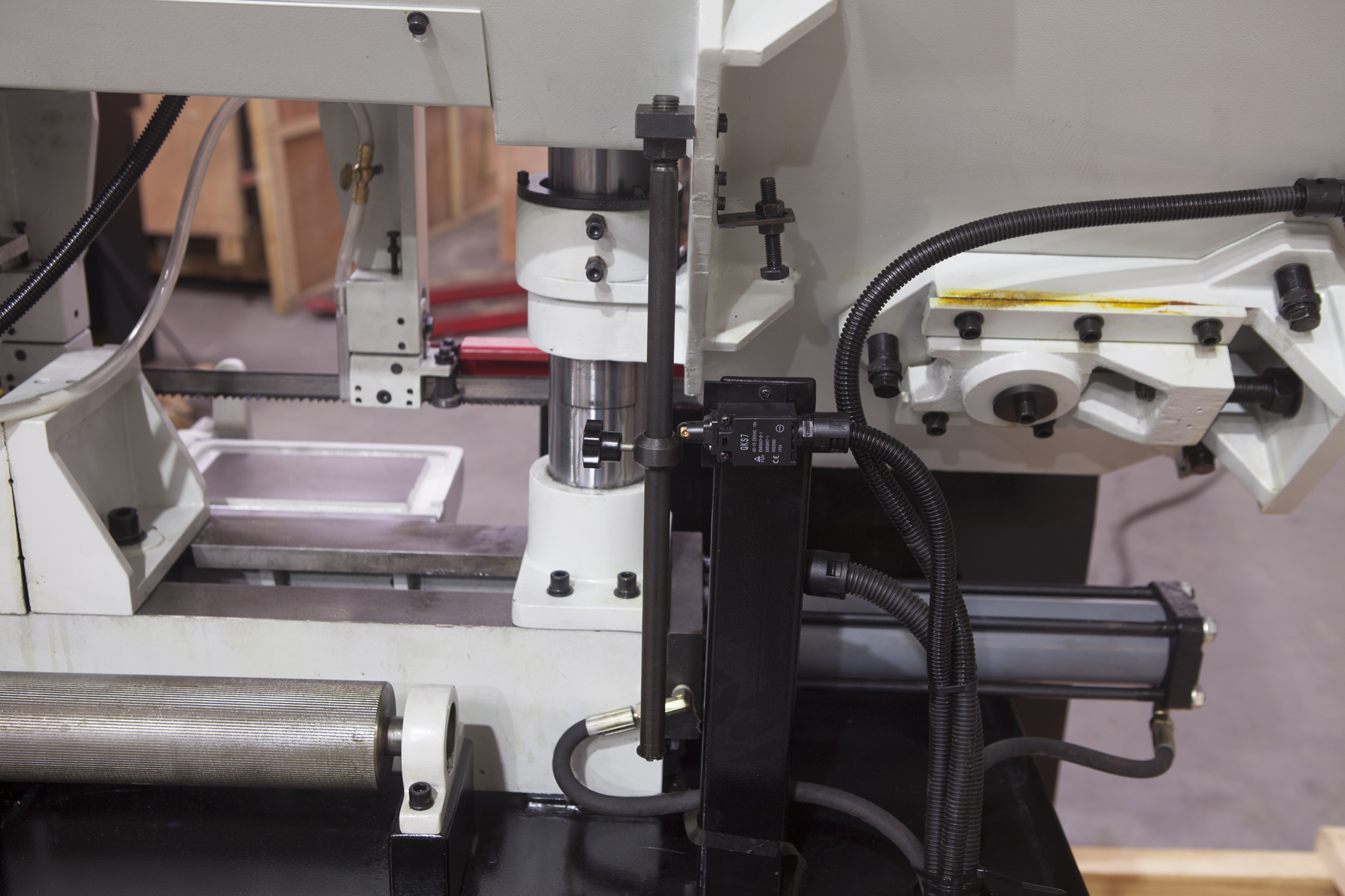

Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вверх-вниз перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.

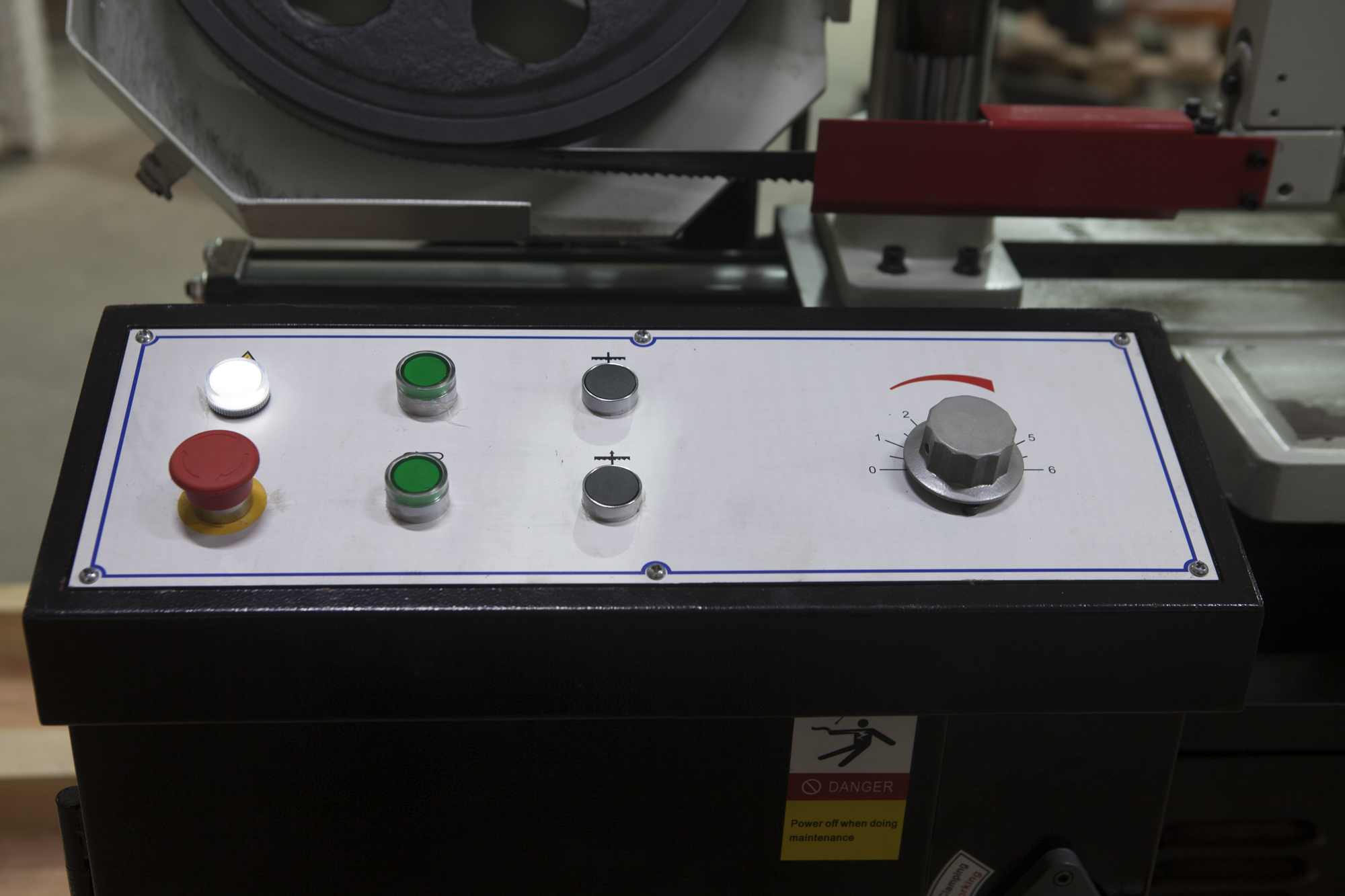

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в полуавтоматическом режиме, когда станок выполняет весь цикл резания:
1) зажим заготовки – переключатель работы тисков
2) запуск пилы / опускание рамы / остановка пилы / подъем рамы – в этом случае необходимо нажатие кнопки «Пуск»
3) отжим тисков – переключатель работы тисков
В стандартную комплектацию входят:
— ленточнопильный станок
— ленточнопильное полотно, установленное на станке
— регулируемый упор — 240 мм
— мобильная стойка с роликом
Основные элементы
— Угол пиления заготовок 90°.
— Опускание и подъем рамы осуществляется за счет гидравлики автоматически

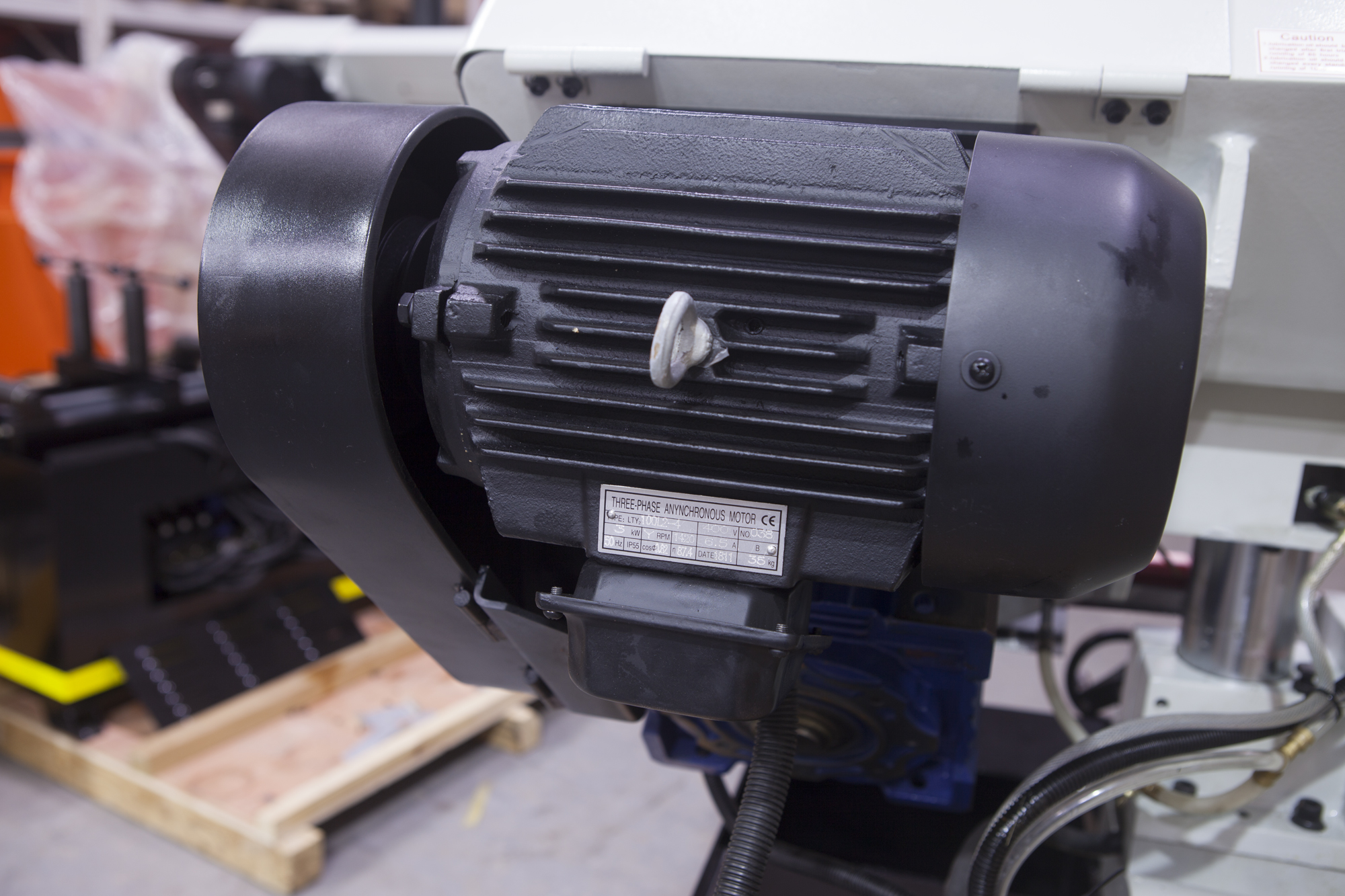

— Станок управляется трёхфазным двигателем.

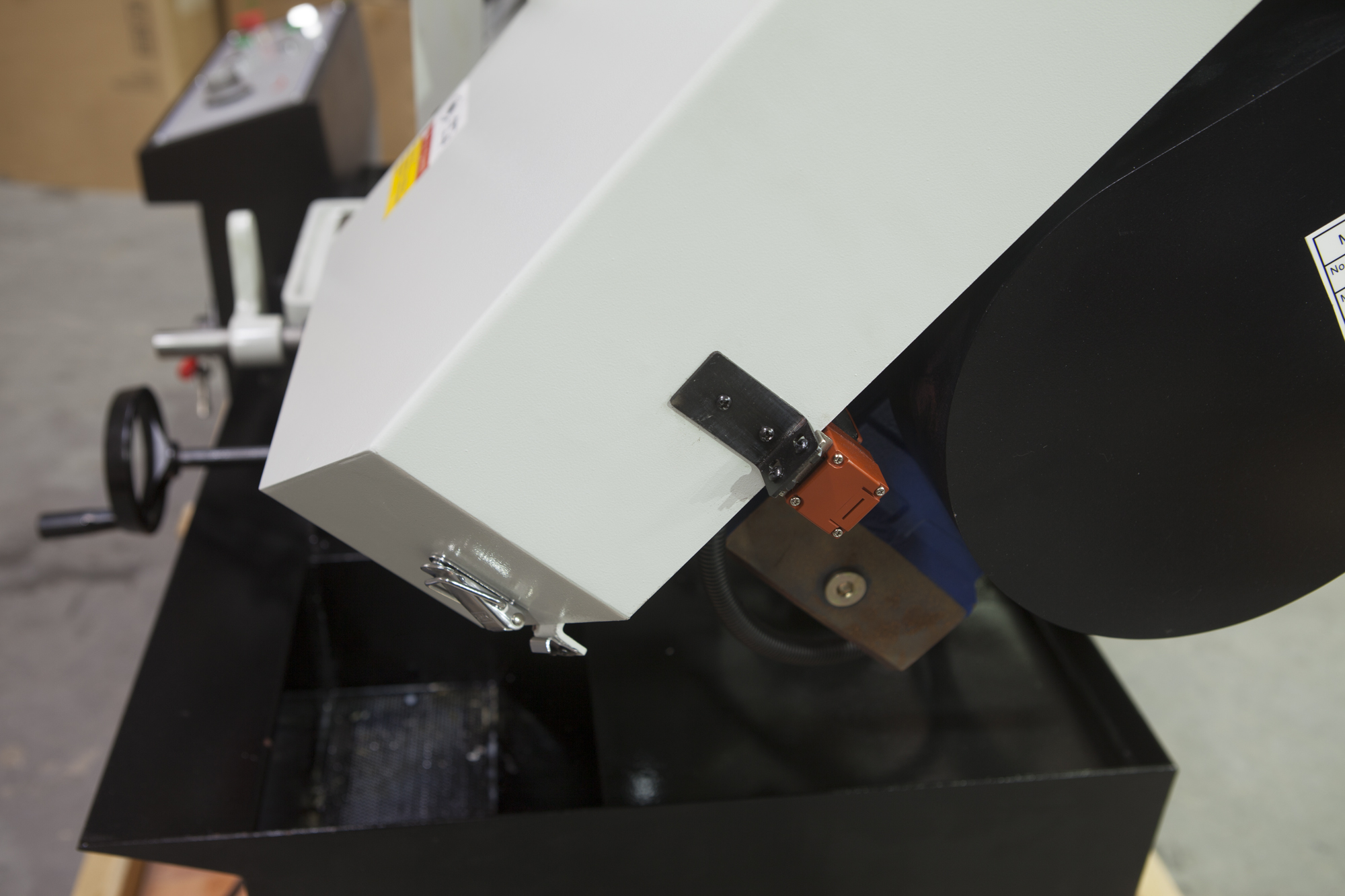

— Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена

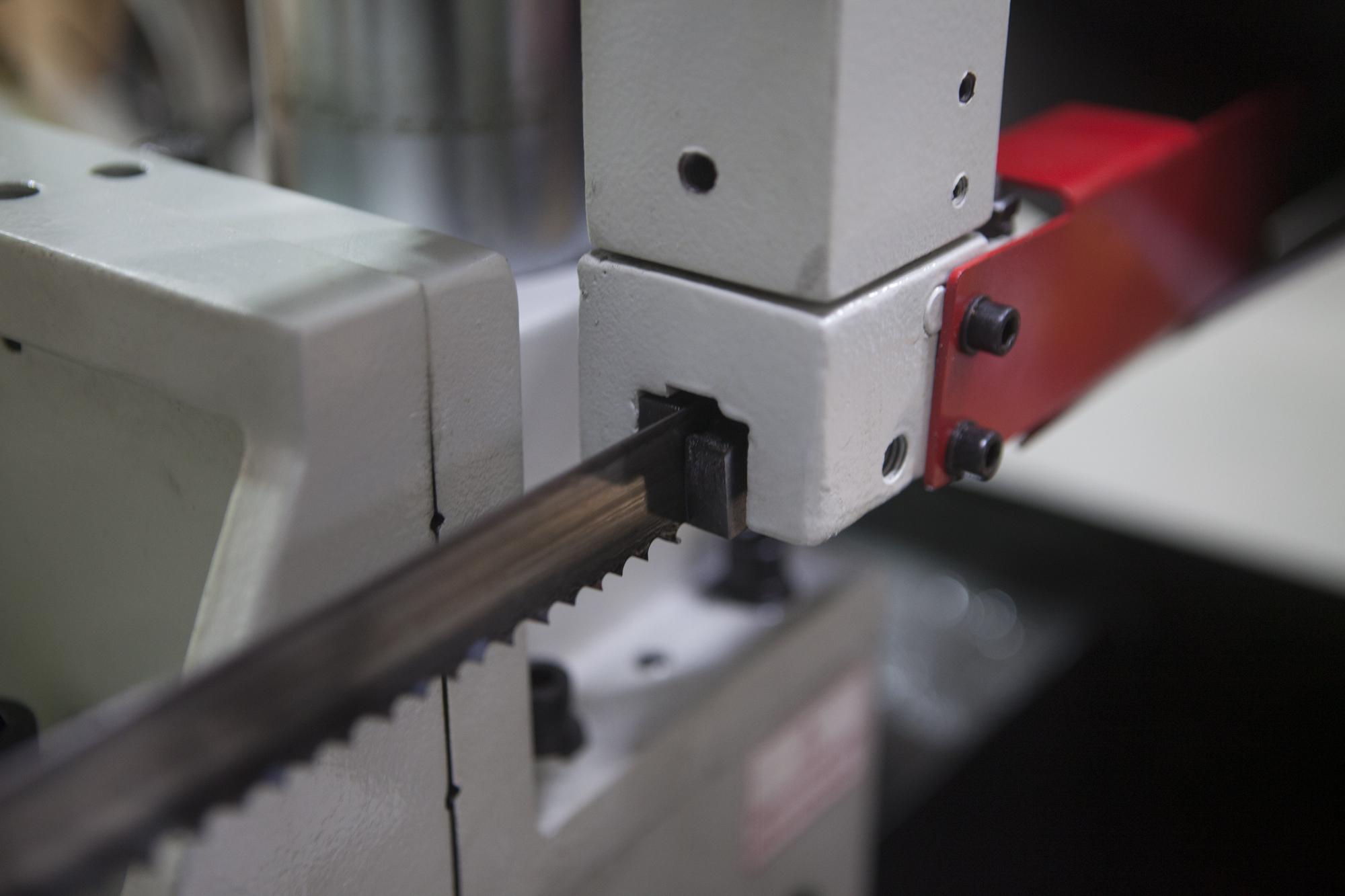

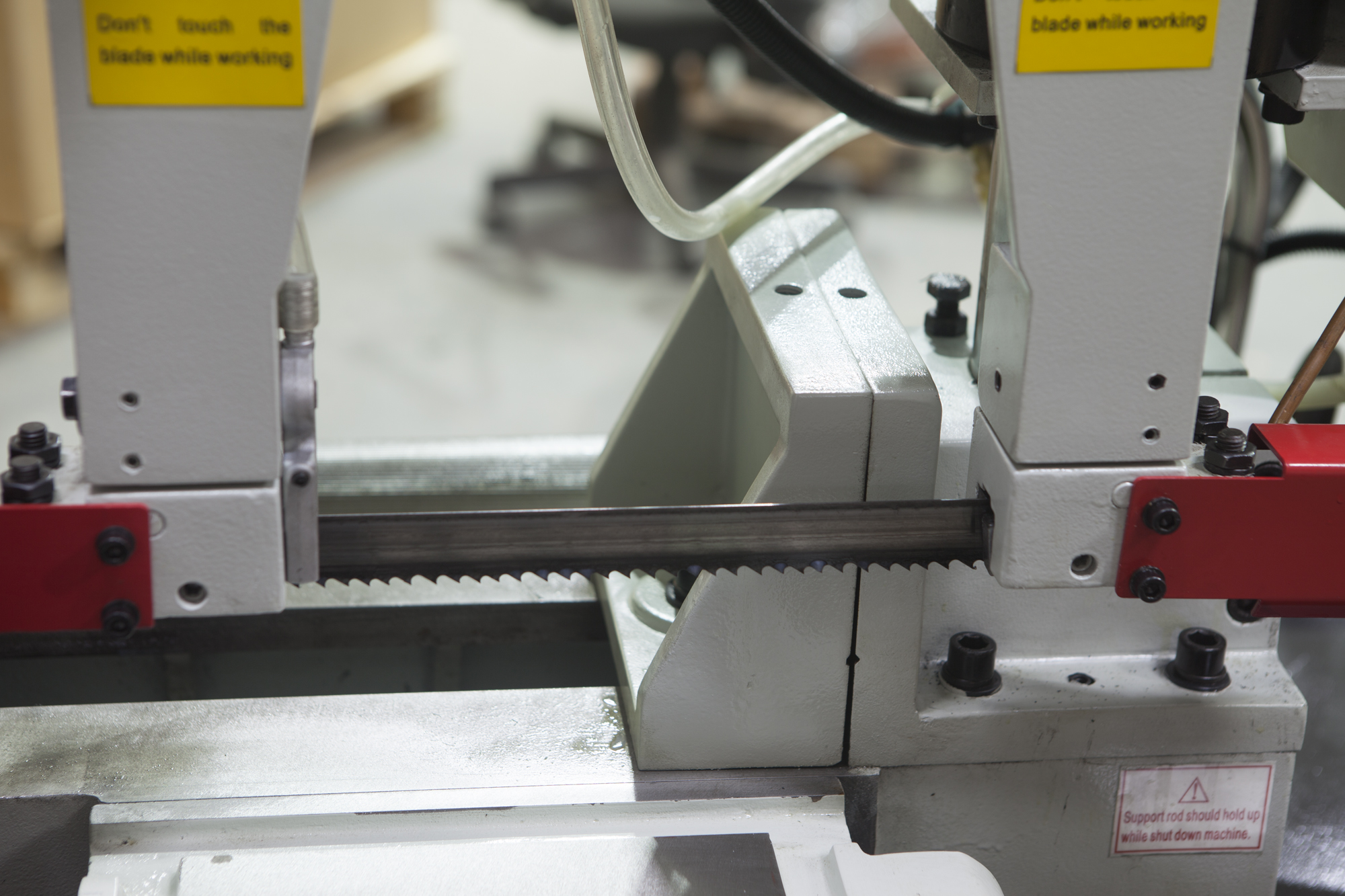

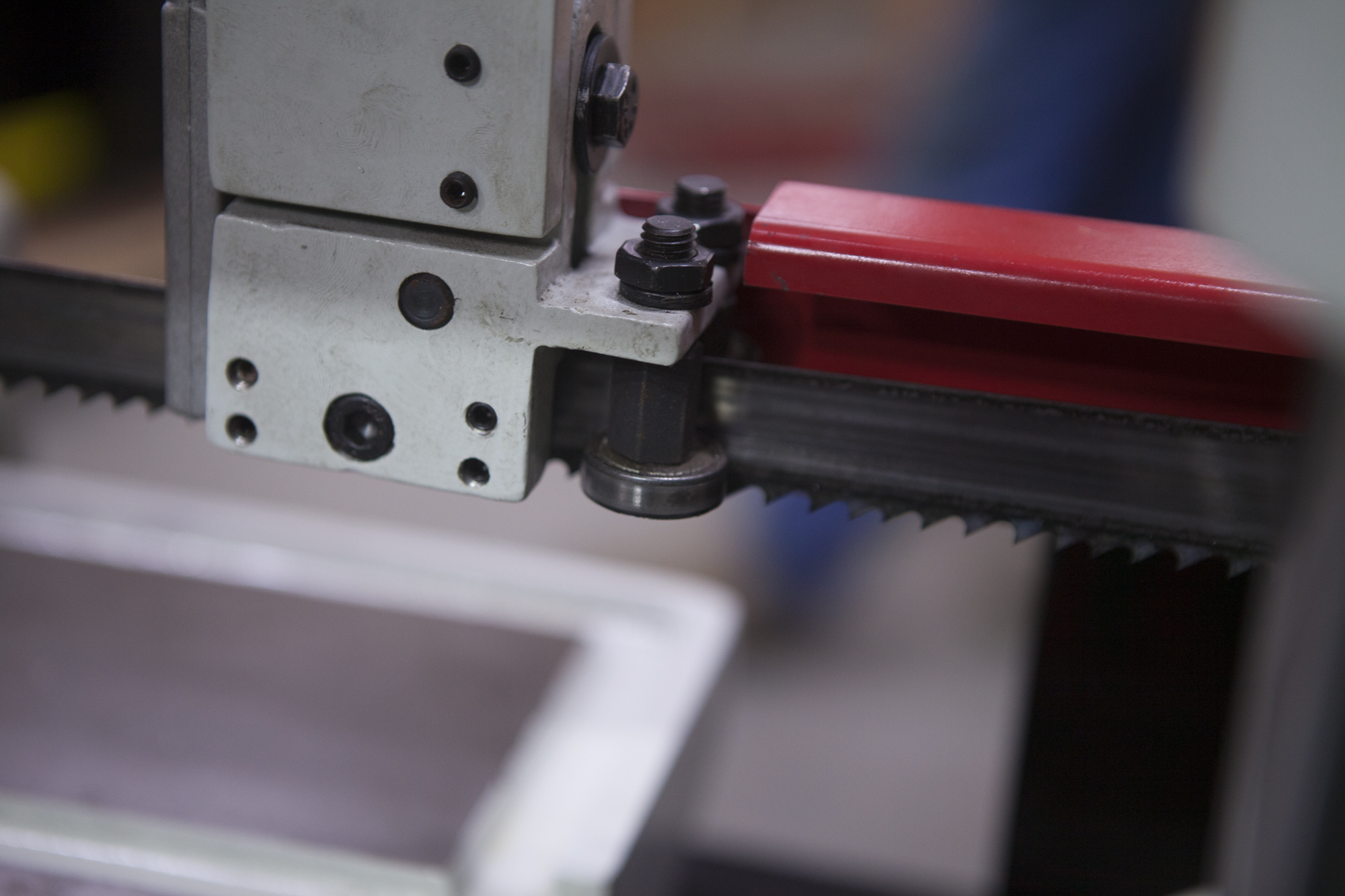

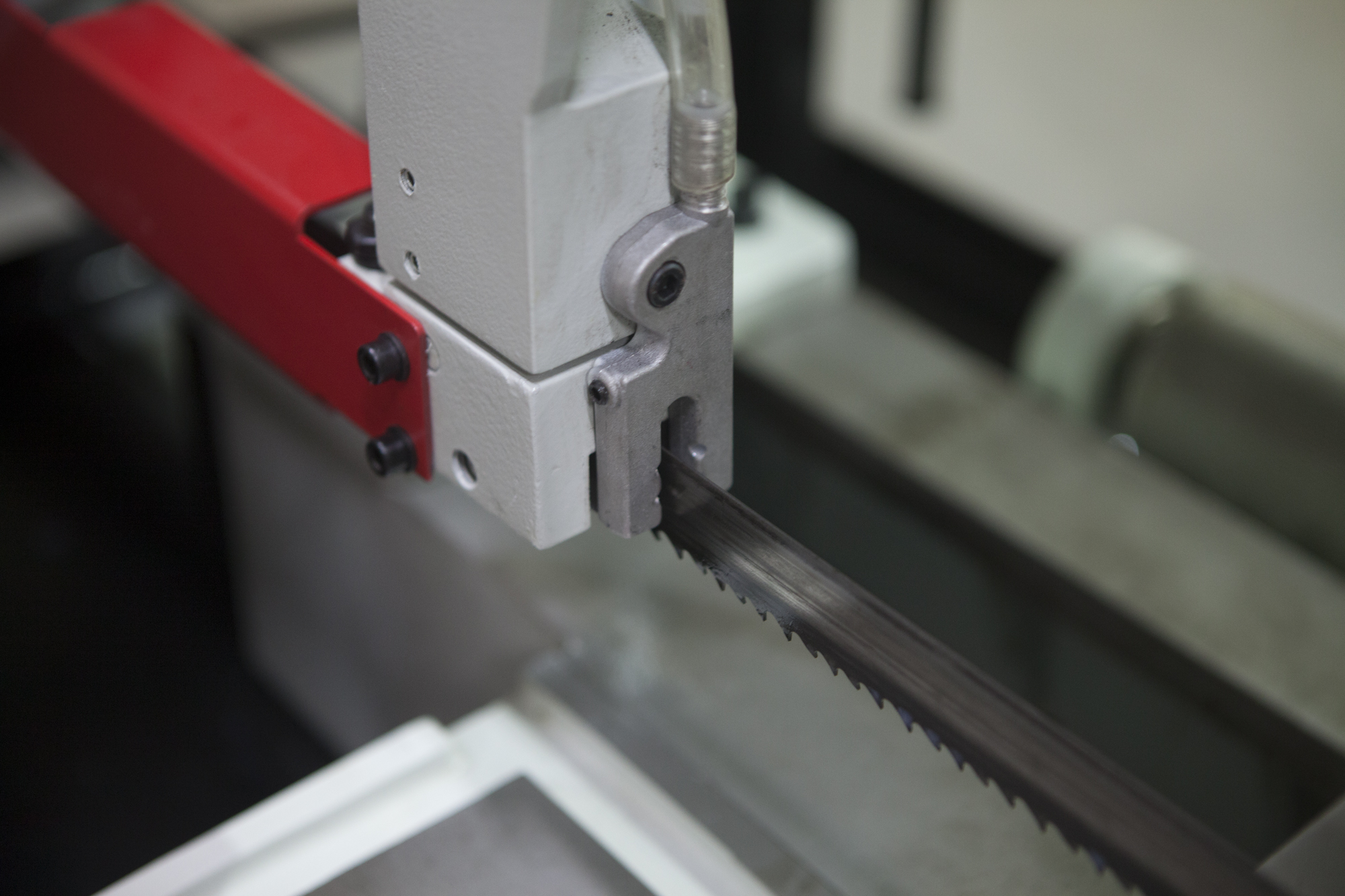

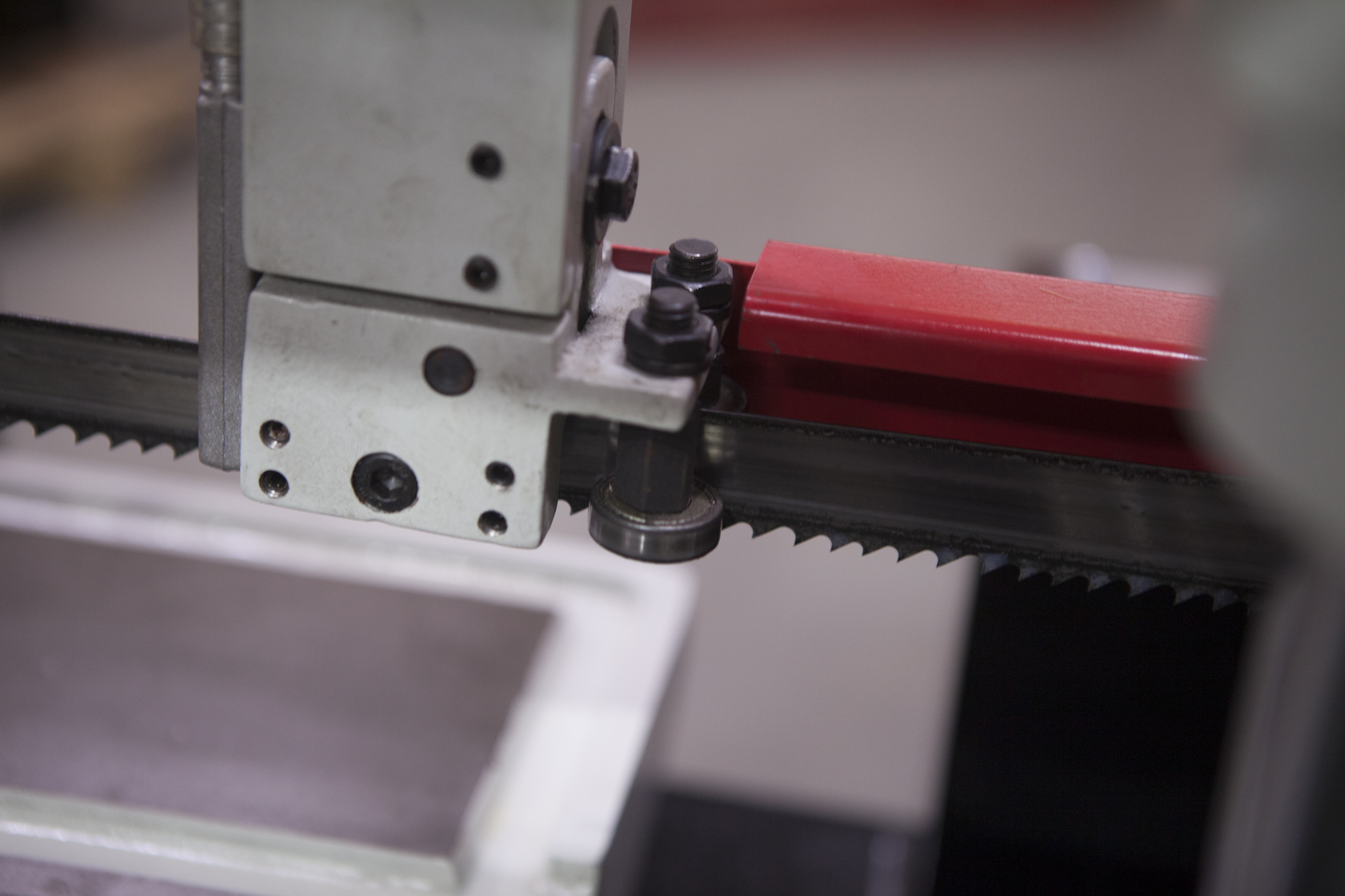

— Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
— Термозащита электродвигателя

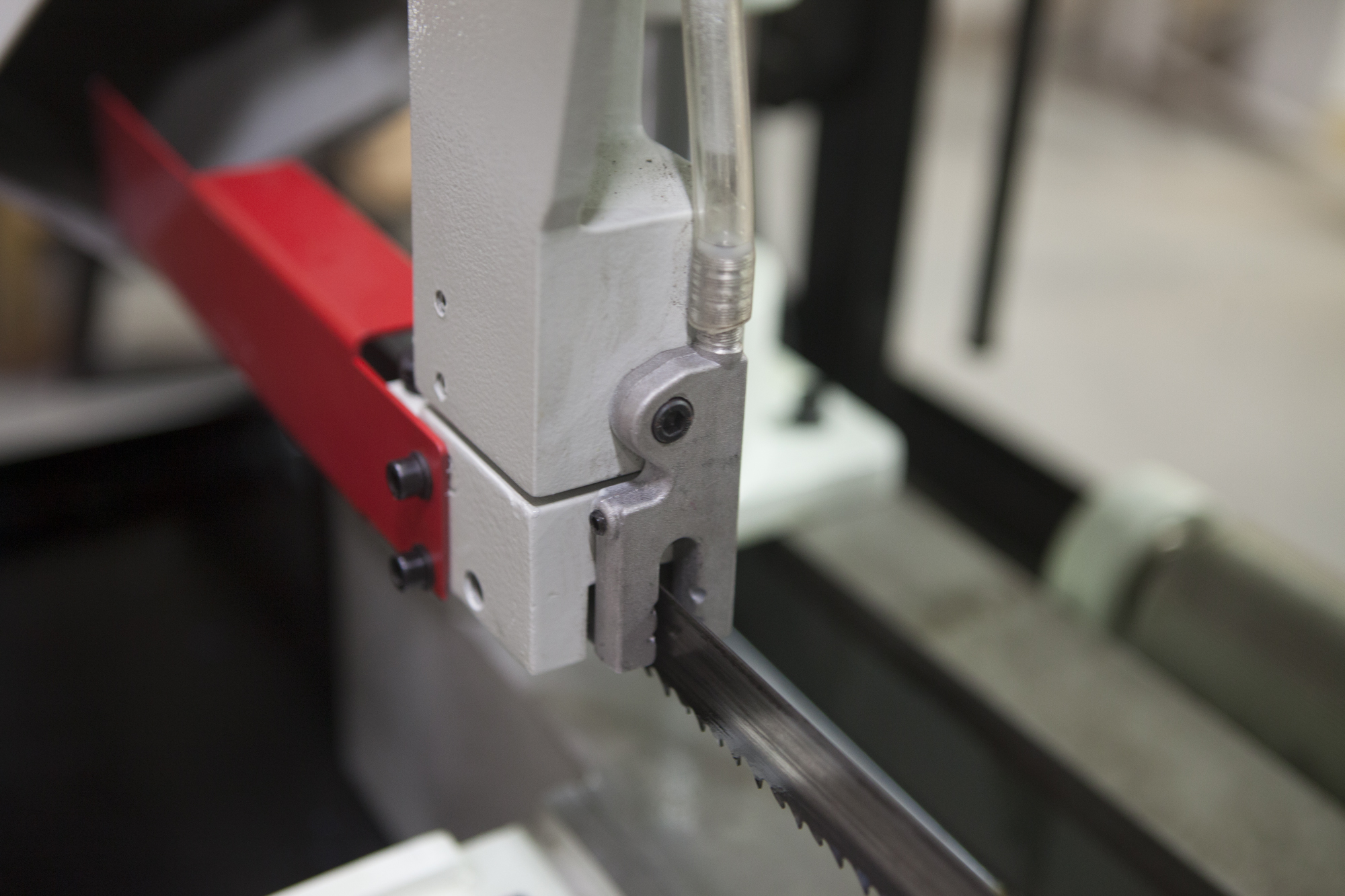

— Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно

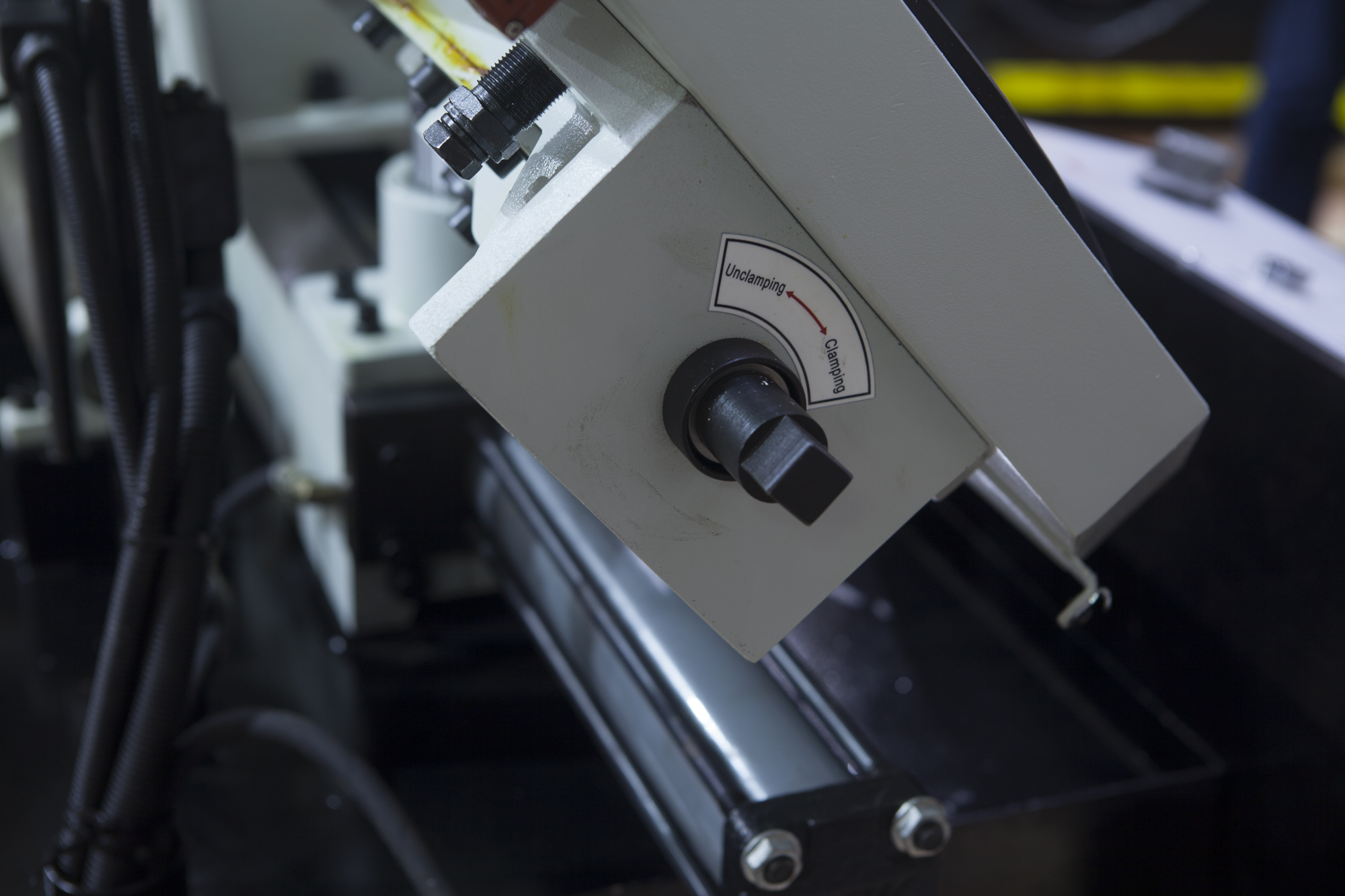

— Тиски гидравлические с возможностью быстрого зажима заготовок

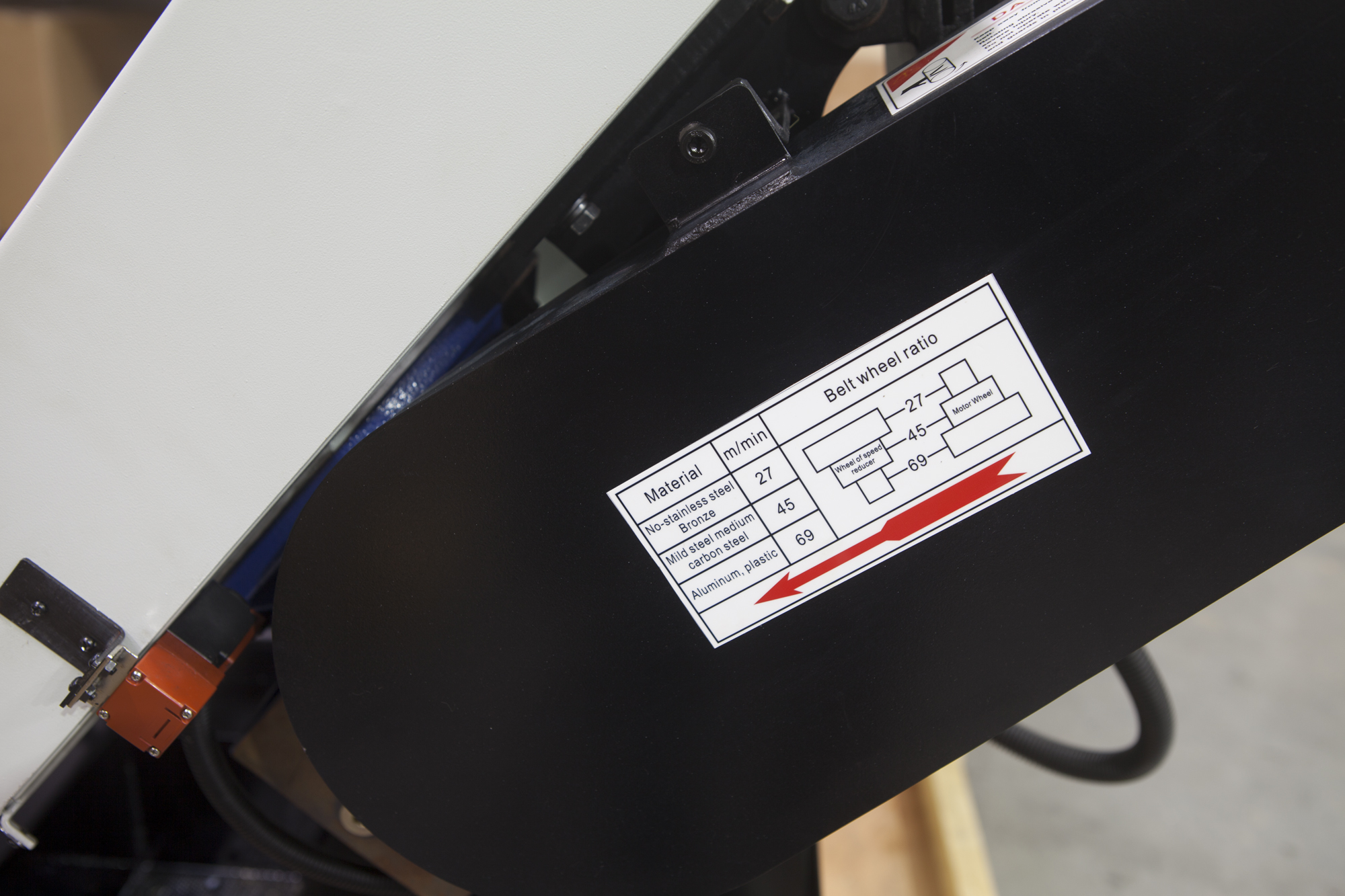

— 3 скорости вращения полотна

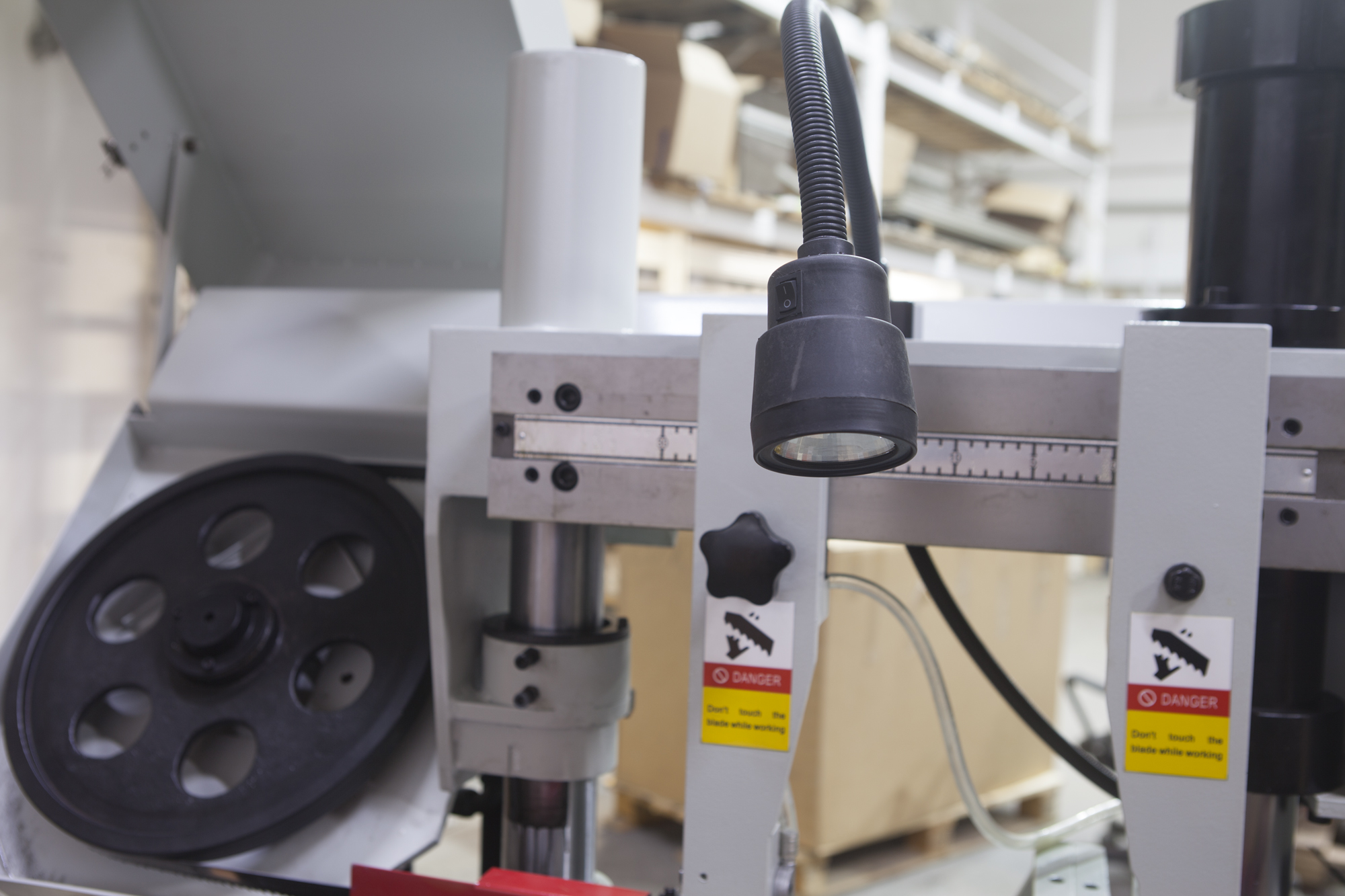

— Подсветка зоны резания

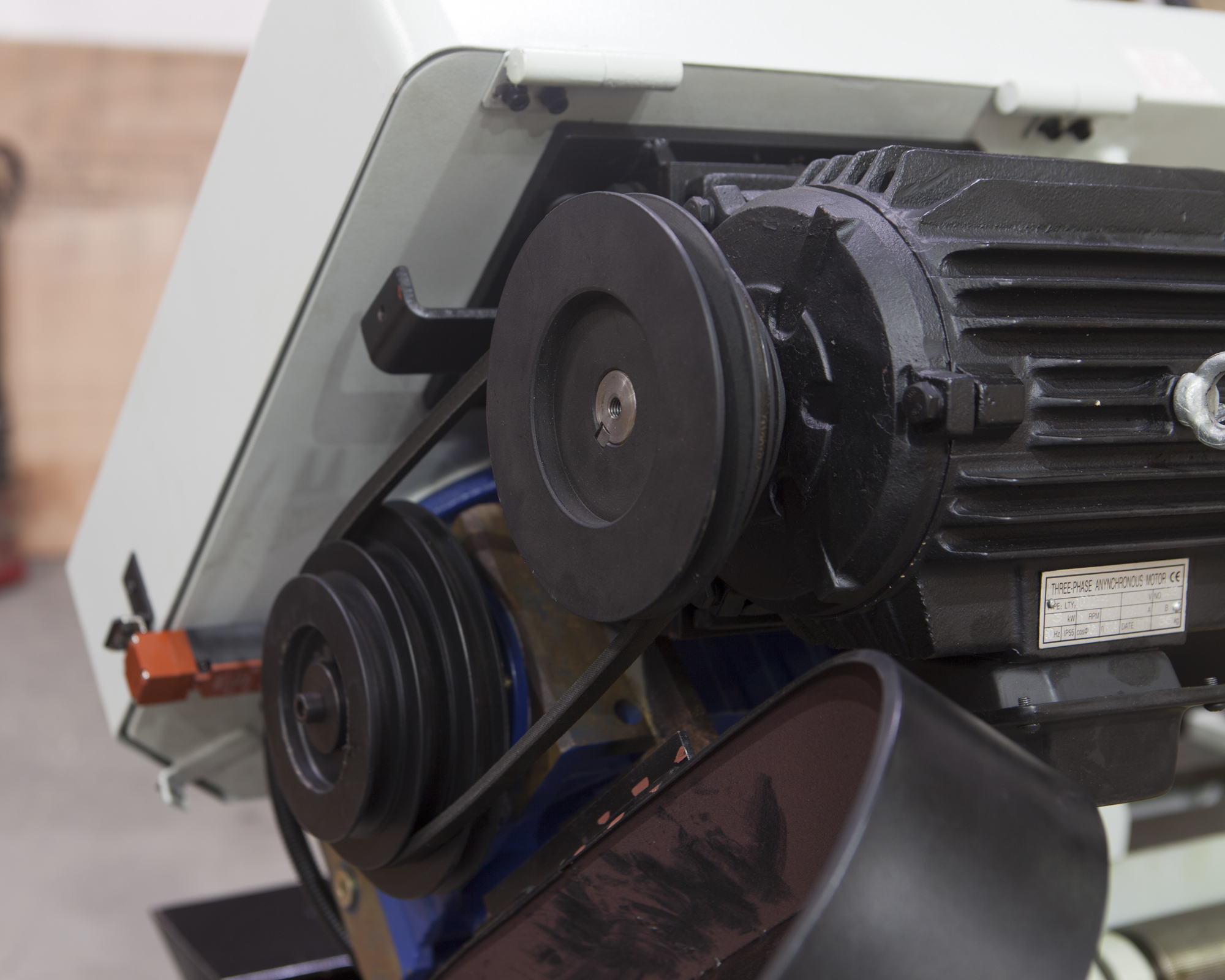

— Клиноременной привод

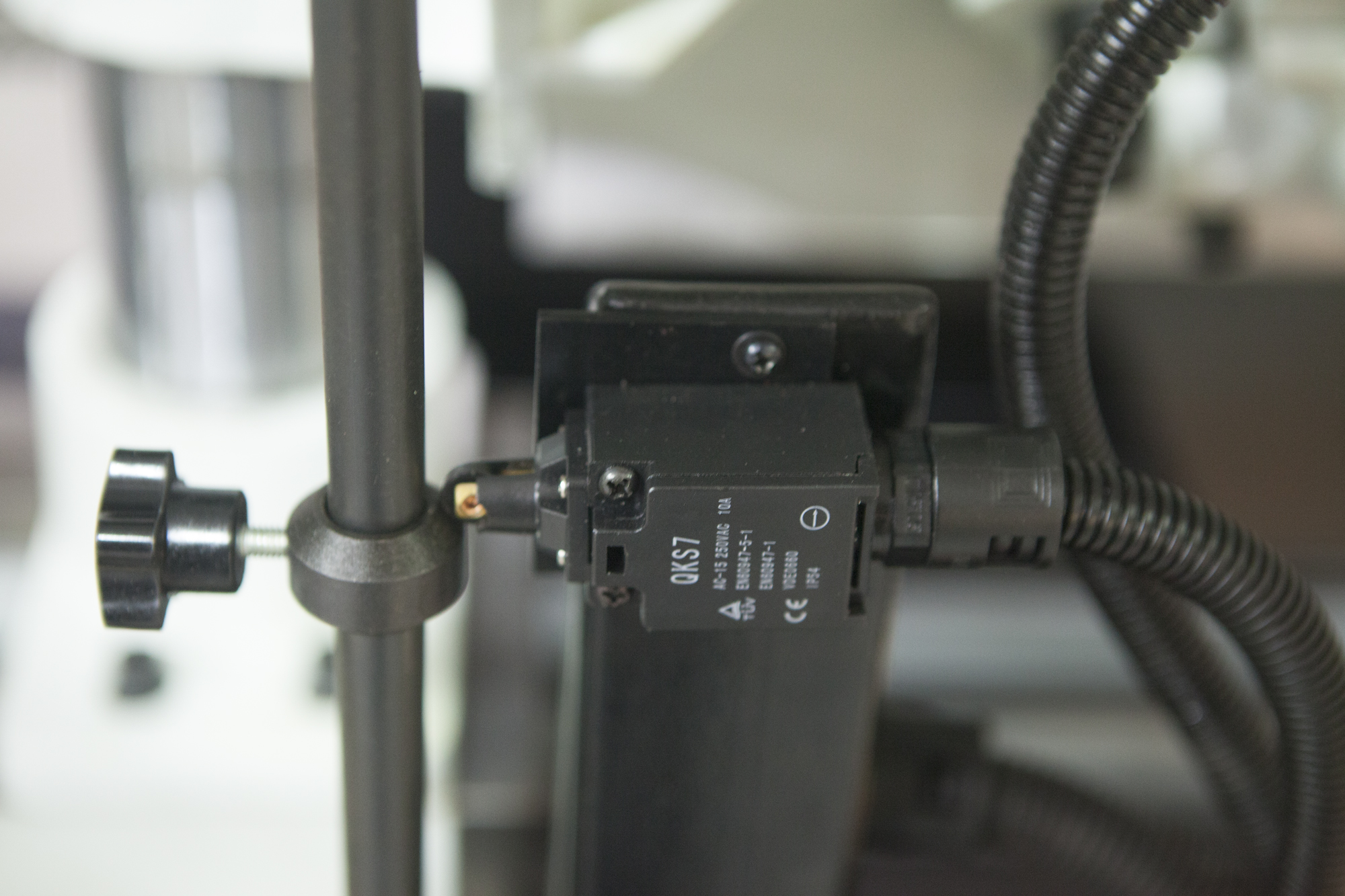

— Автоматическое отключение при завершении резки

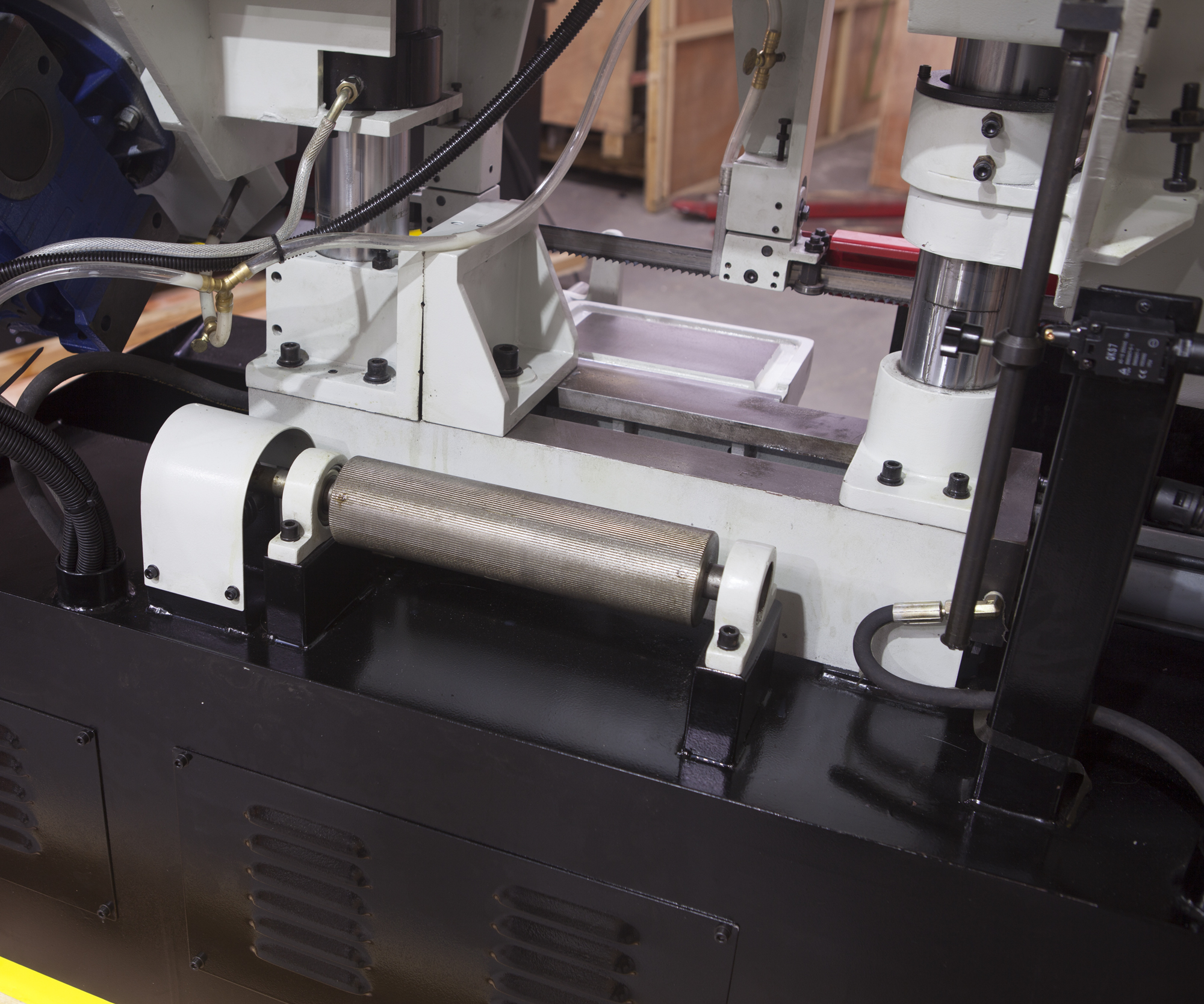

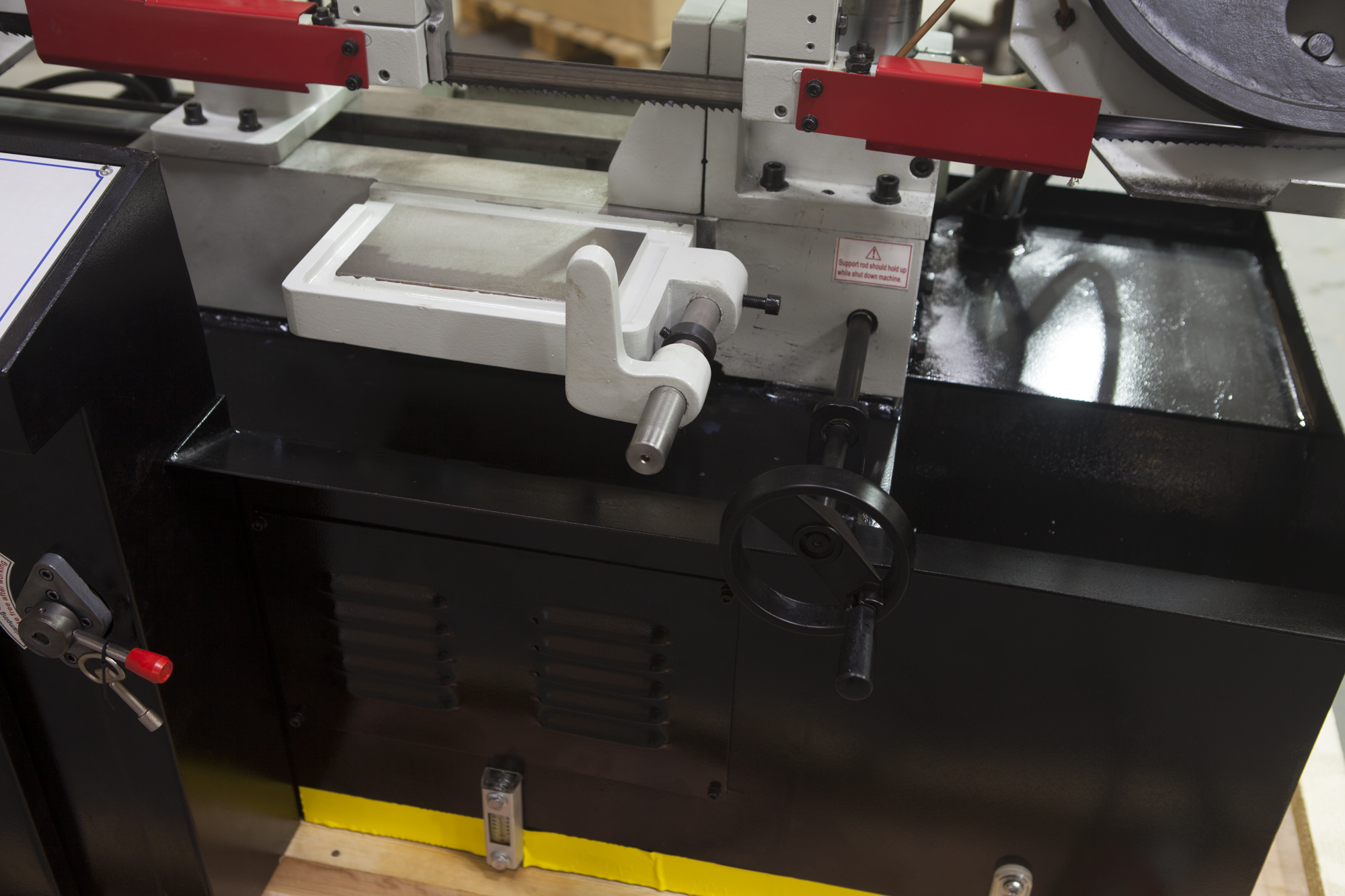

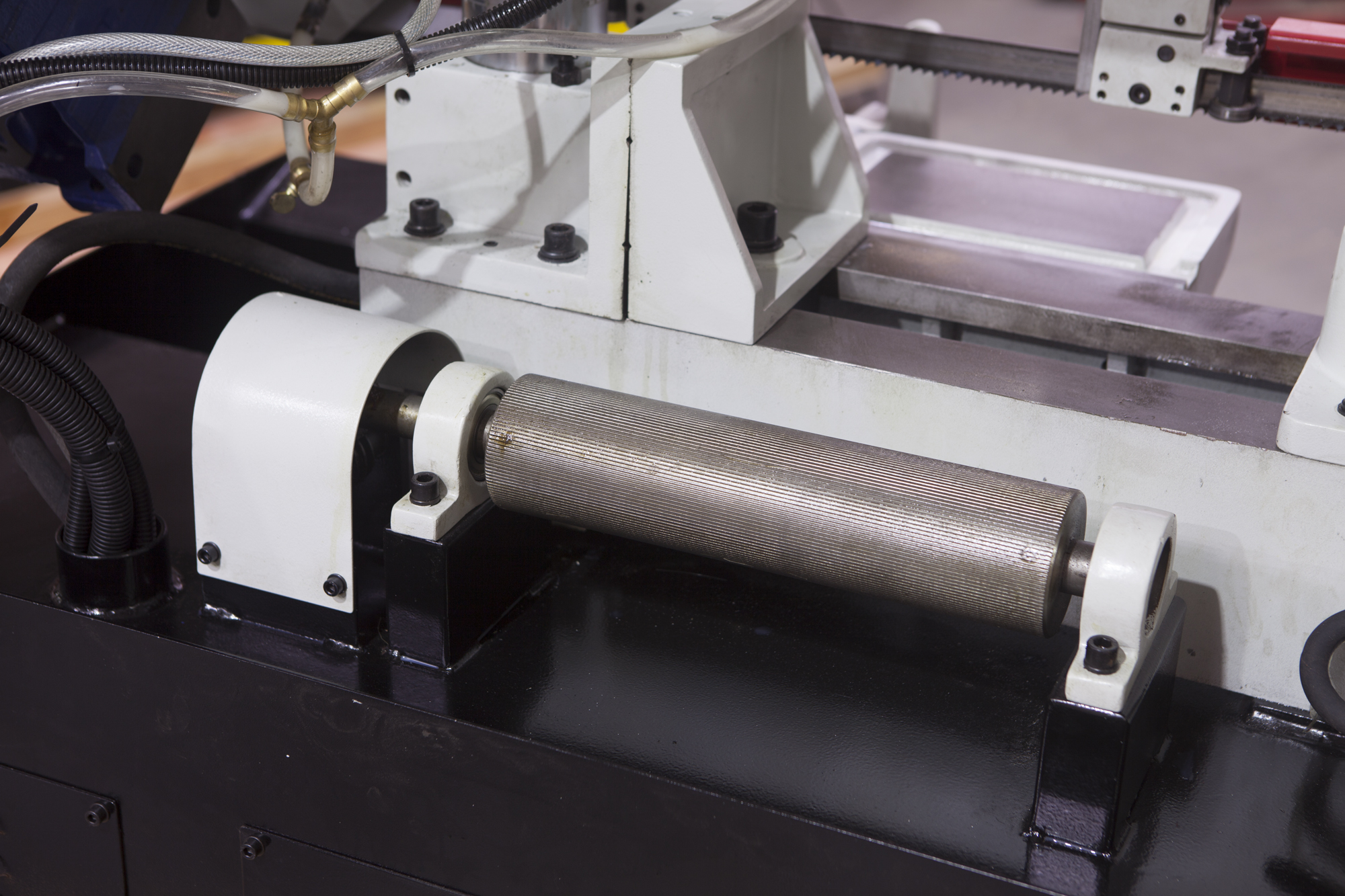

Вспомогательный стол с роликом подачи
Вспомогательный стол с роликом подачи приводится в движение вращением ручки маховика с передней части станка.

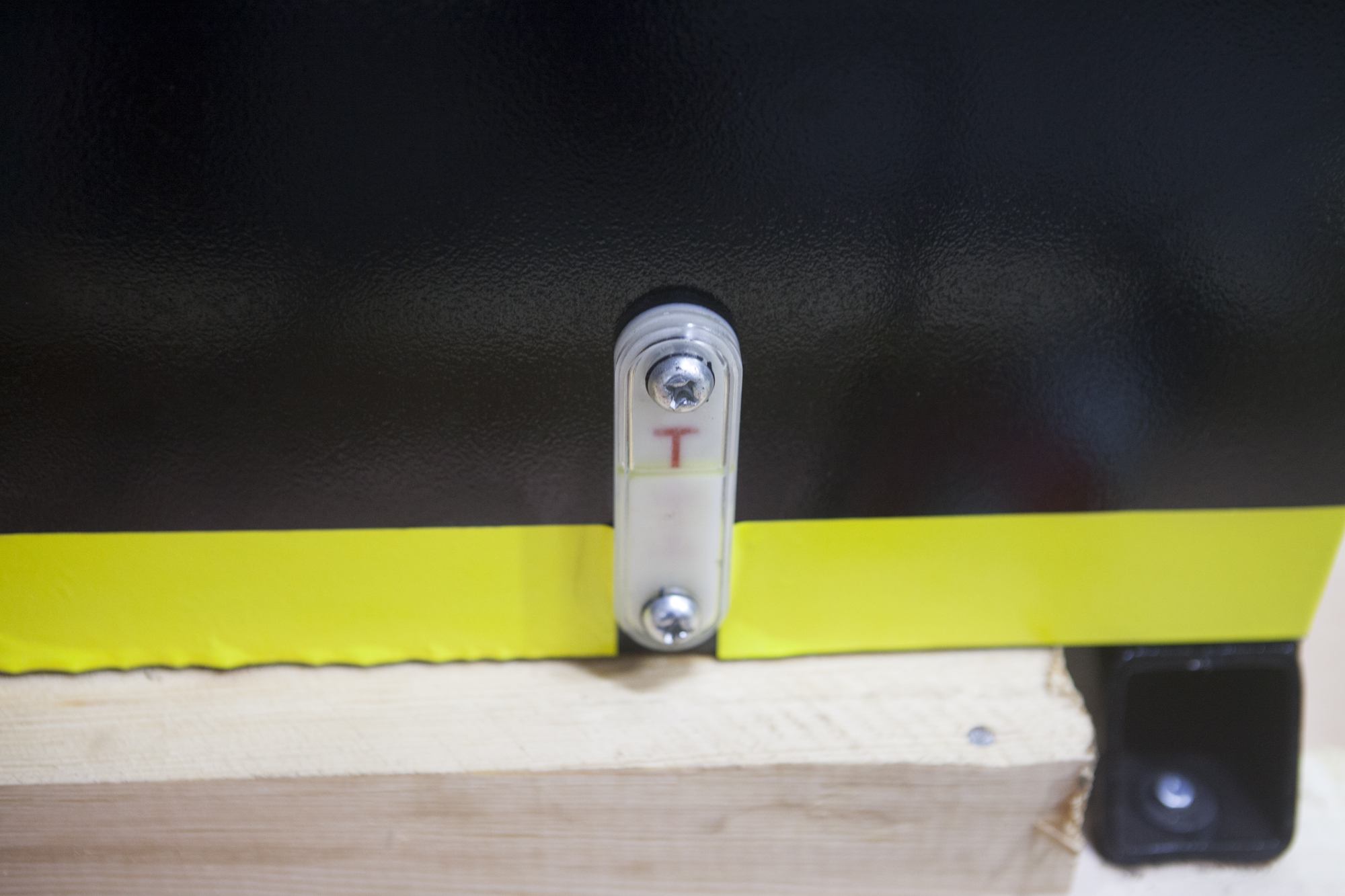

В тумбе станка размещён бак для стружки и слива СОЖ

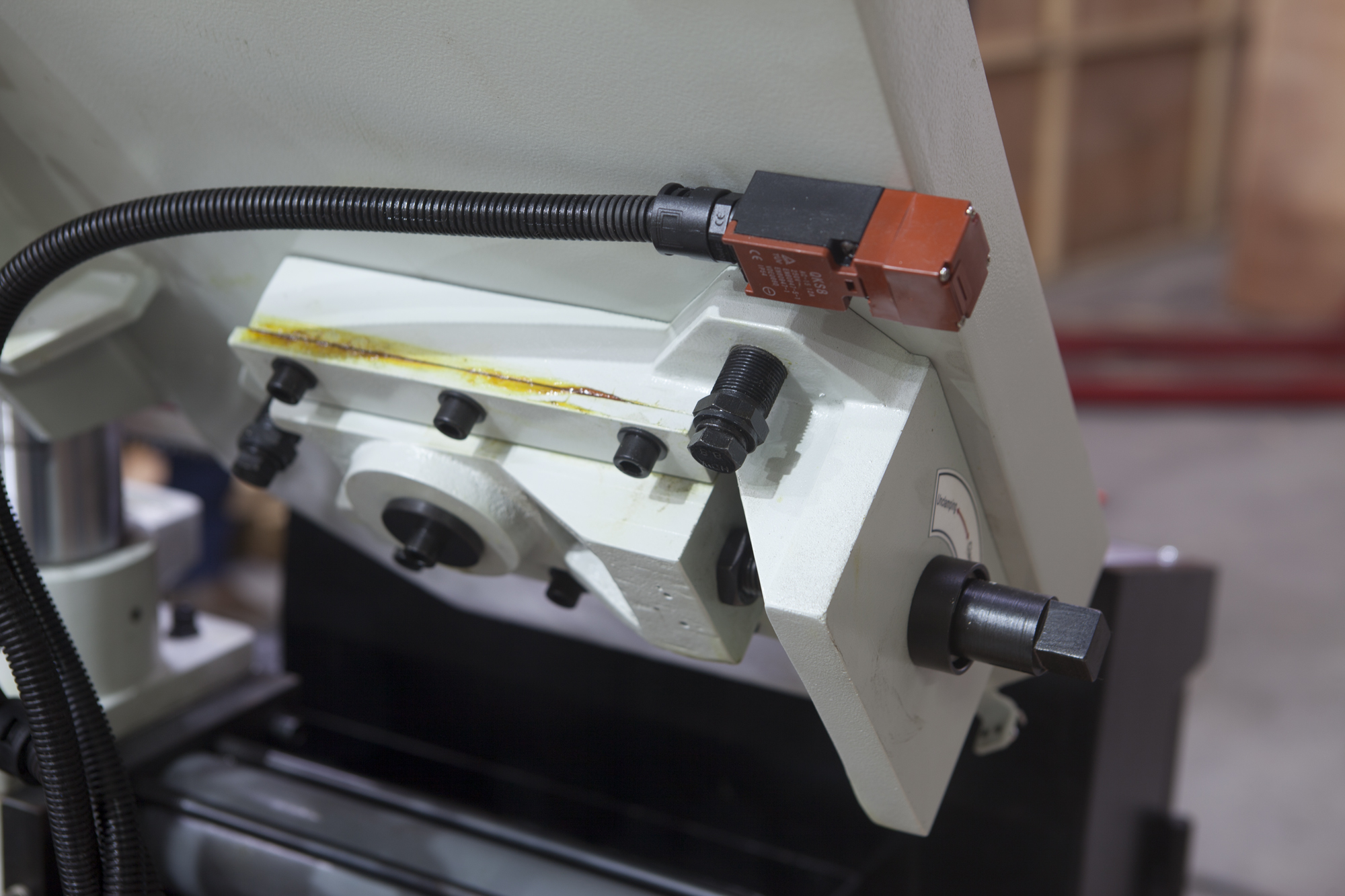

Механическое натяжение
Рычаг регулировки натяжения полотна

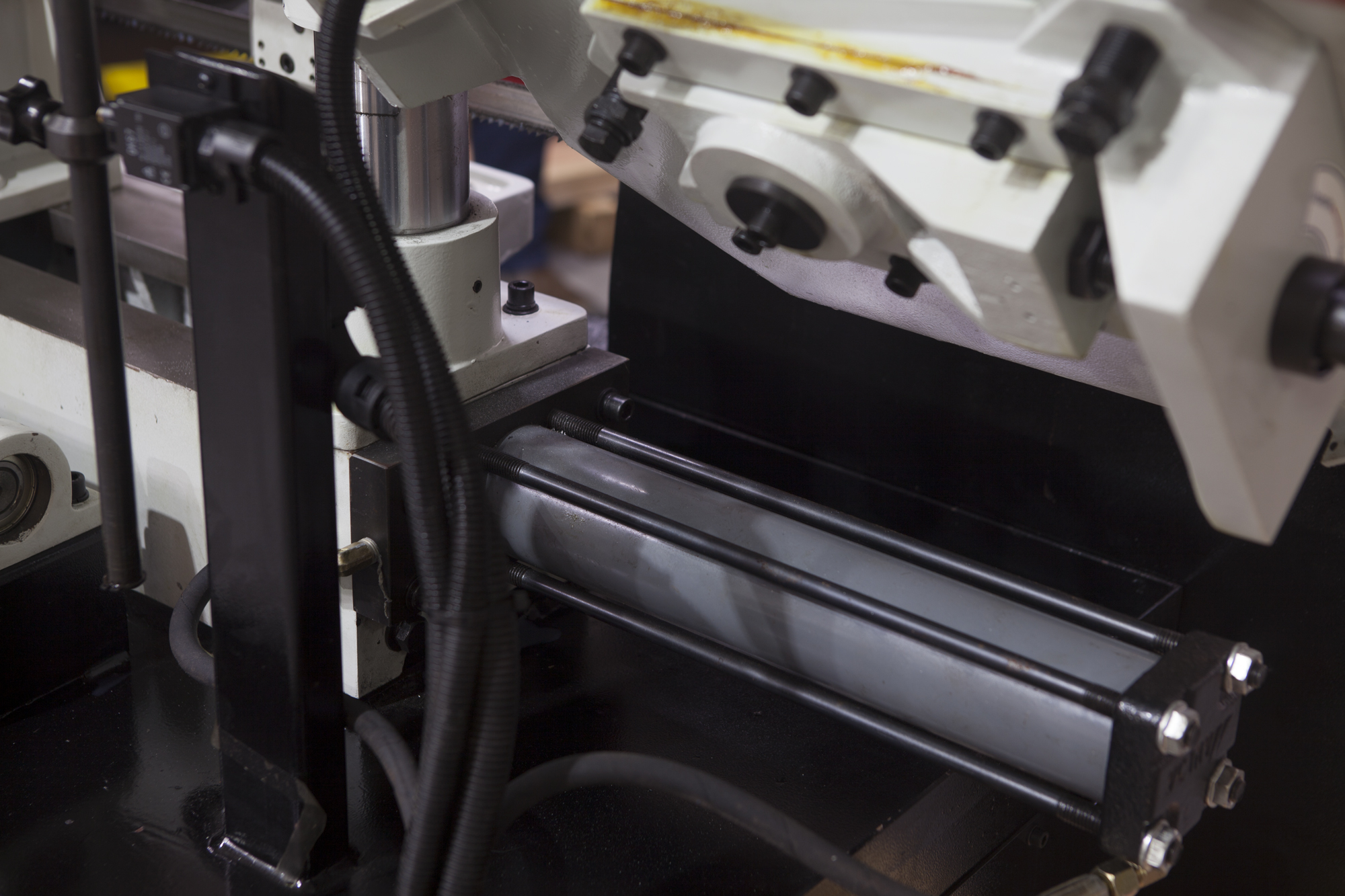

Гидравлические тиски
…
