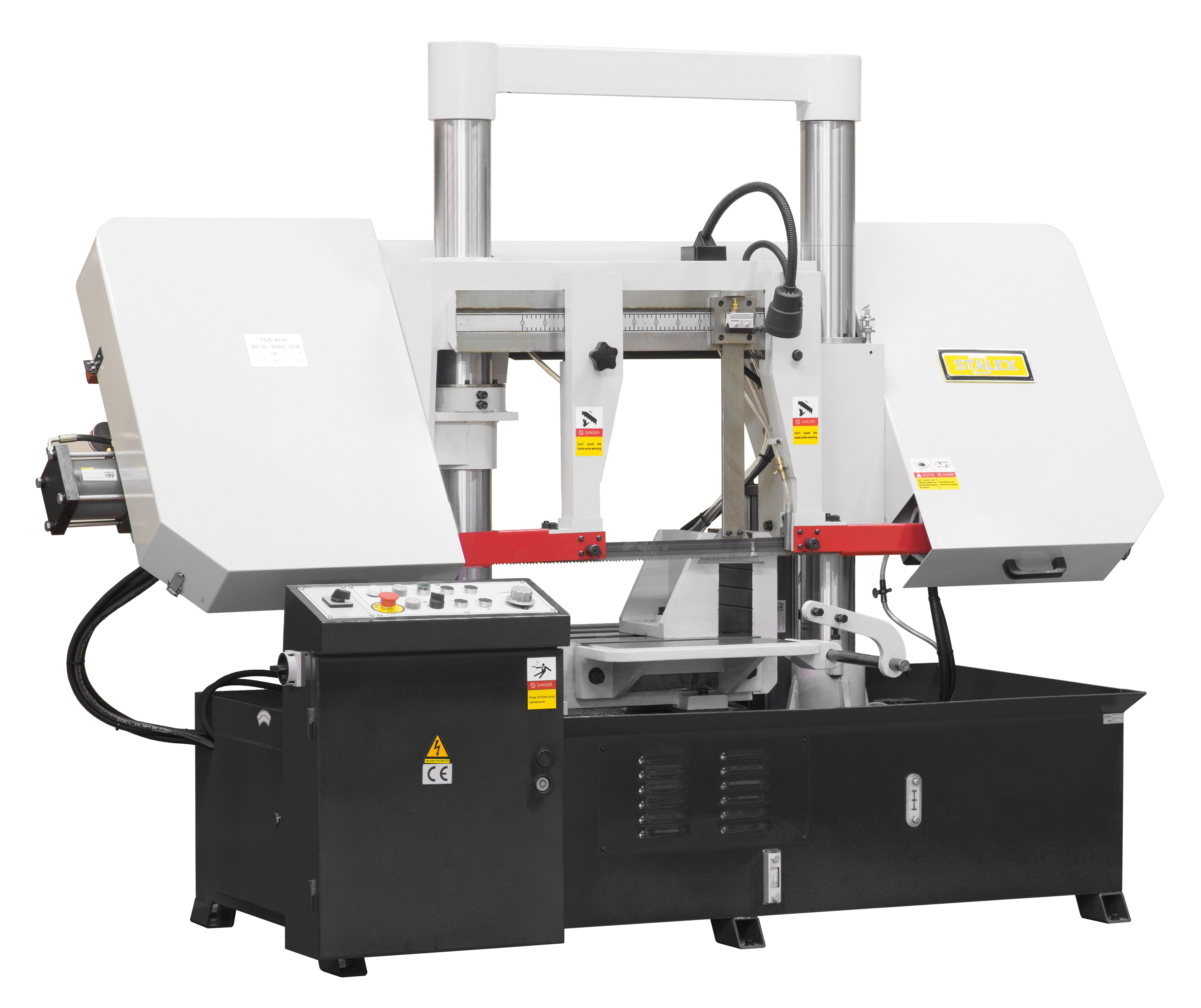

Модель Stalex TGK-4240 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 400 мм и прямоугольной заготовки 400×400 мм под углом 90°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которой вертикально перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
В стандартную комплектацию входят:
— ленточнопильный станок
— ленточнопильное полотно, установленное на станке
— регулируемый упор — 350 мм
— вспомогательный стол с роликами подачи, перед тисками

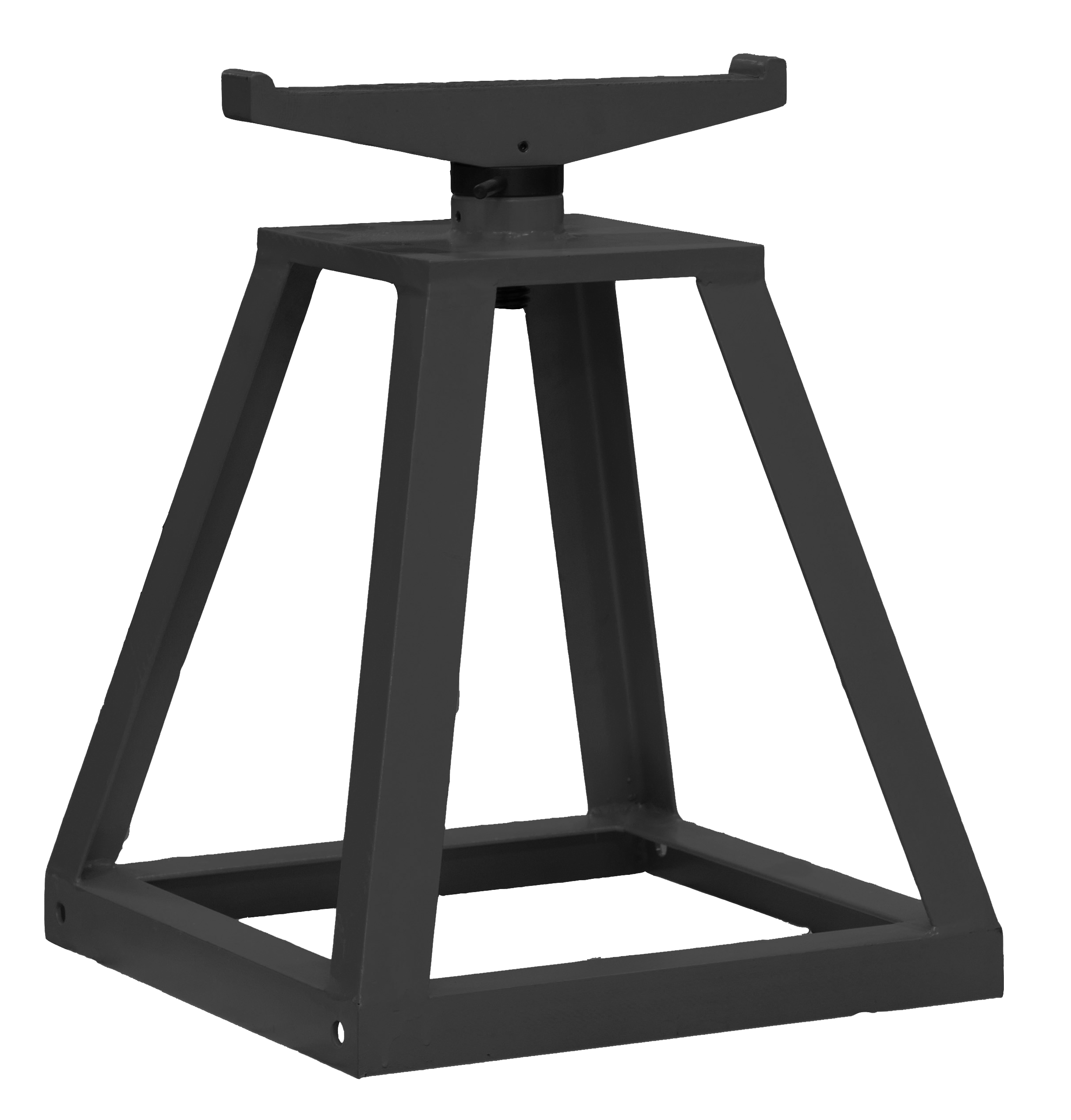

— стойка для длинных заготовок
Основные элементы
— Угол пиления заготовок 90°.
— Опускание и подъем рамы осуществляется за счет гидравлики автоматически
— Станок управляется трёхфазным двигателем.

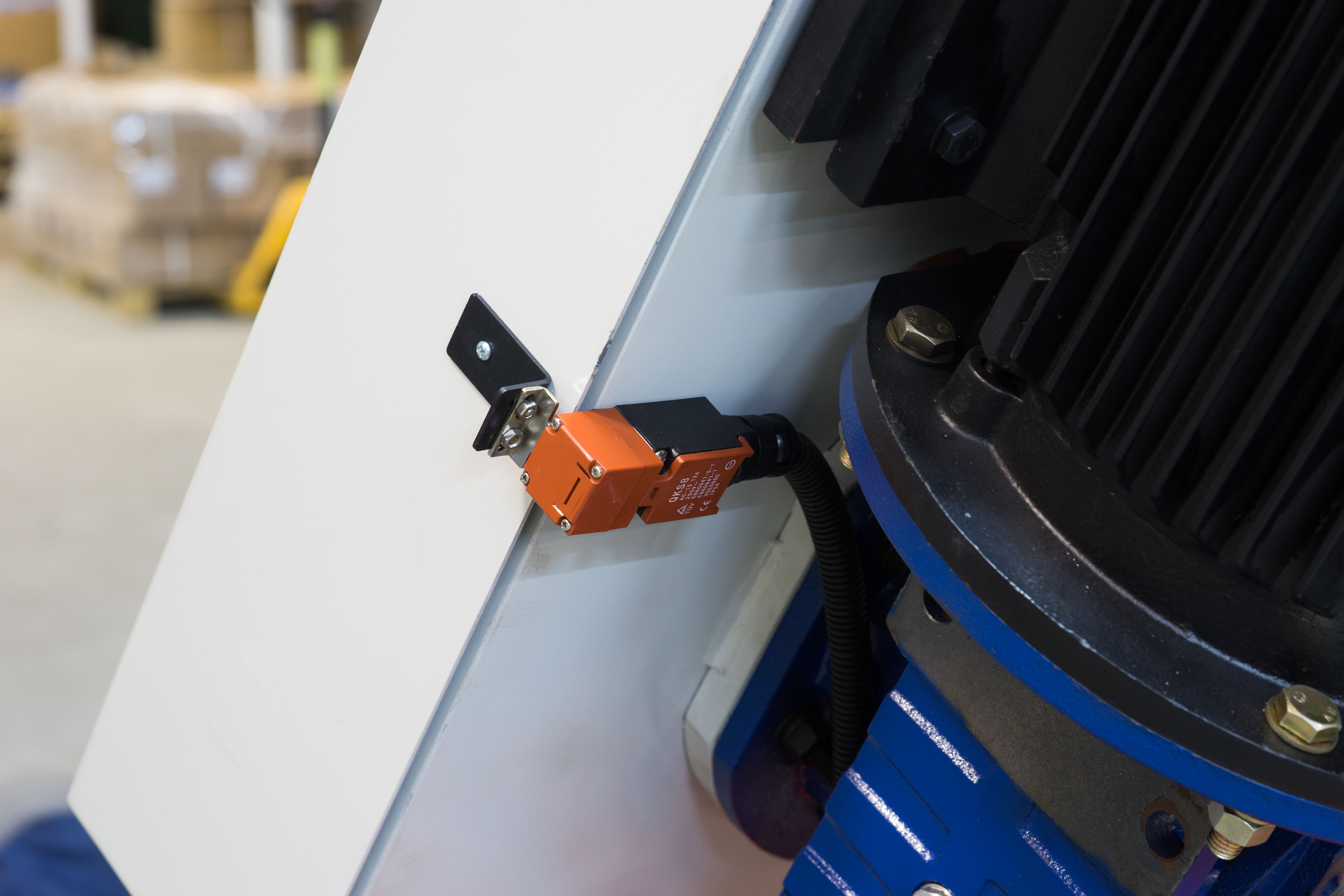

— Предохранительные концевики, оберегающие станок от включения при незакрытых кожухах рамы

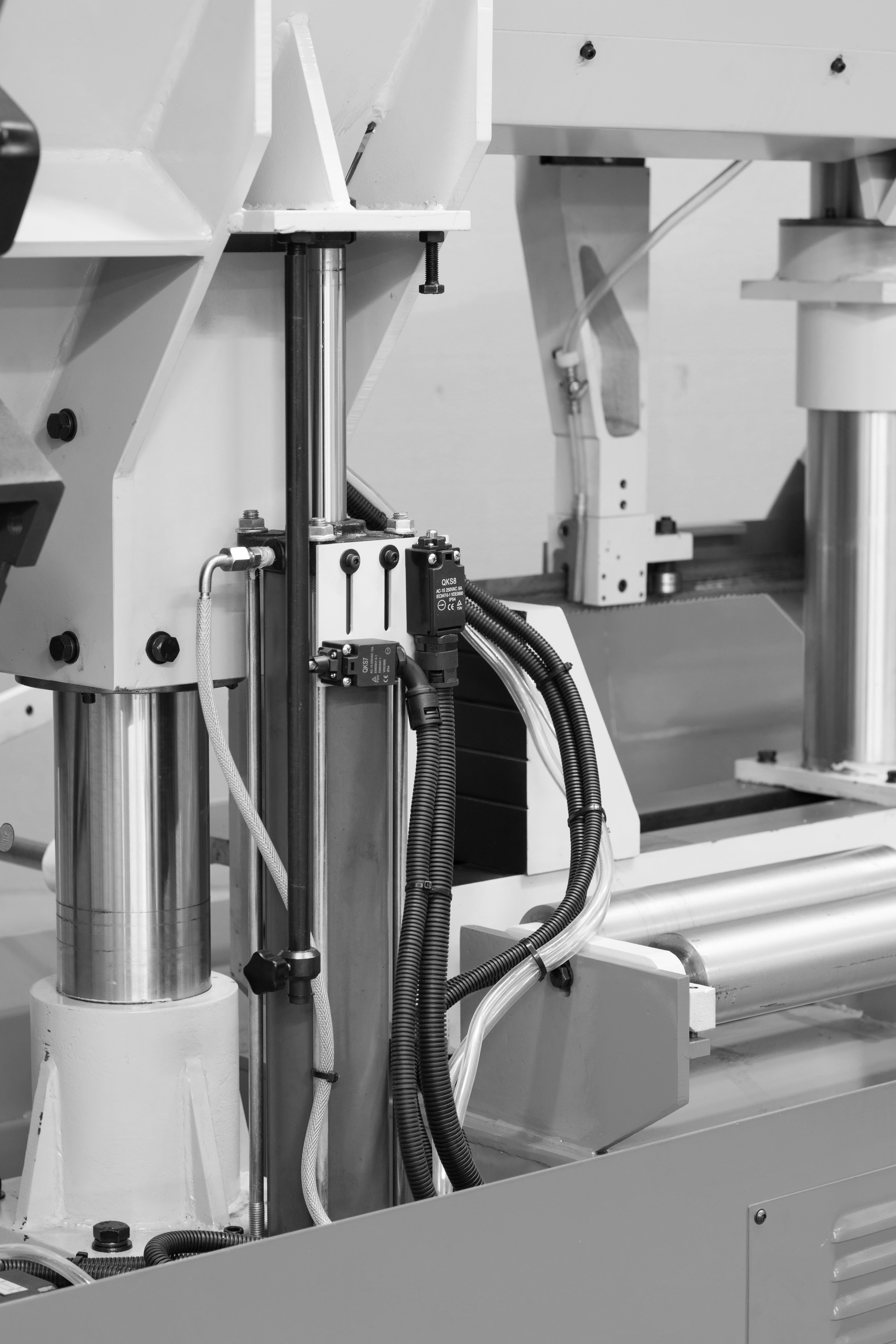

— Концевики на подъём/опускание рамы и на обрыв полотна

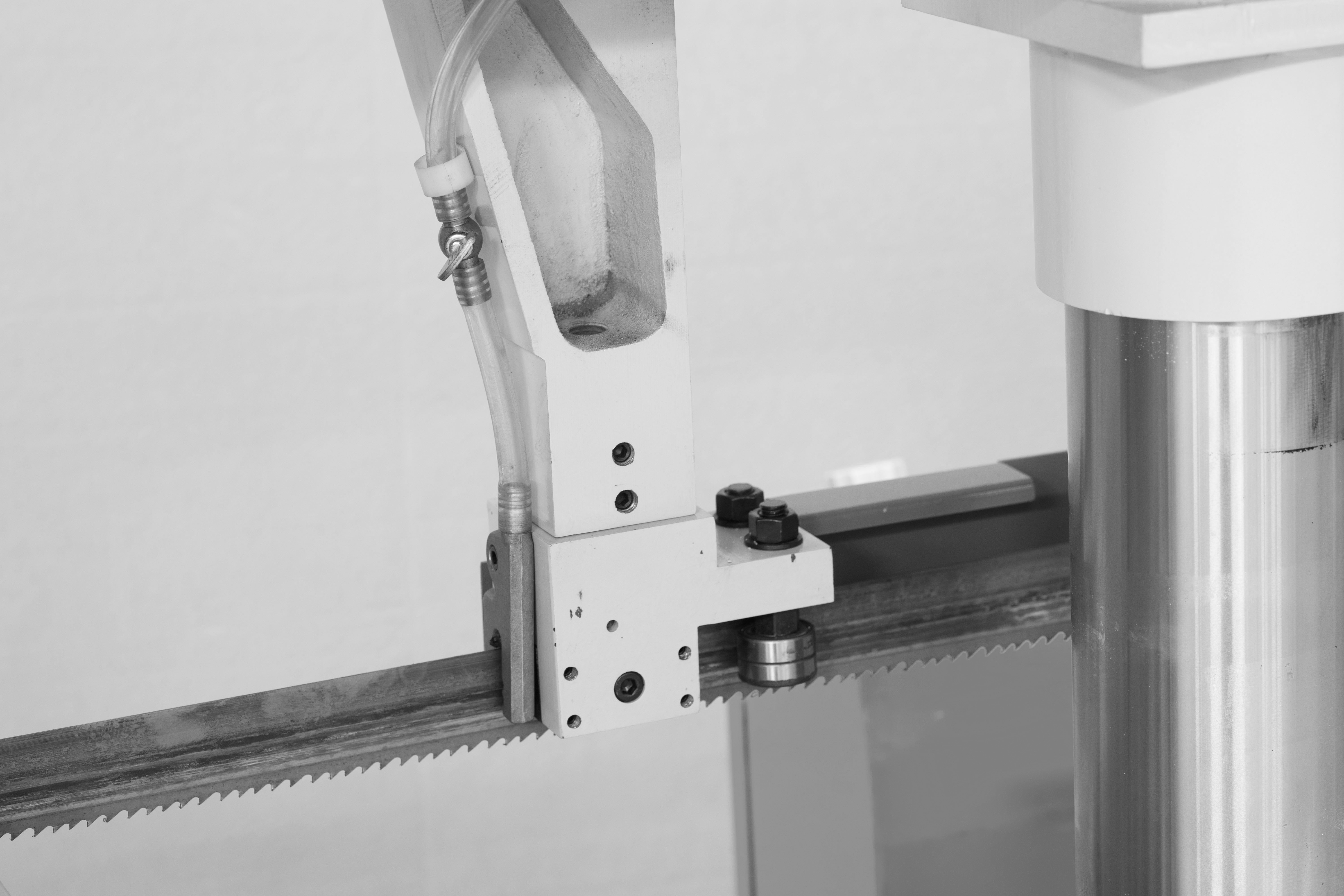

— Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
— Термозащита электродвигателя
— Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
— Тиски гидравлические с возможностью быстрого зажима заготовок
— Увеличенная скорость подачи до касания материала
— 2 скорости вращения полотна

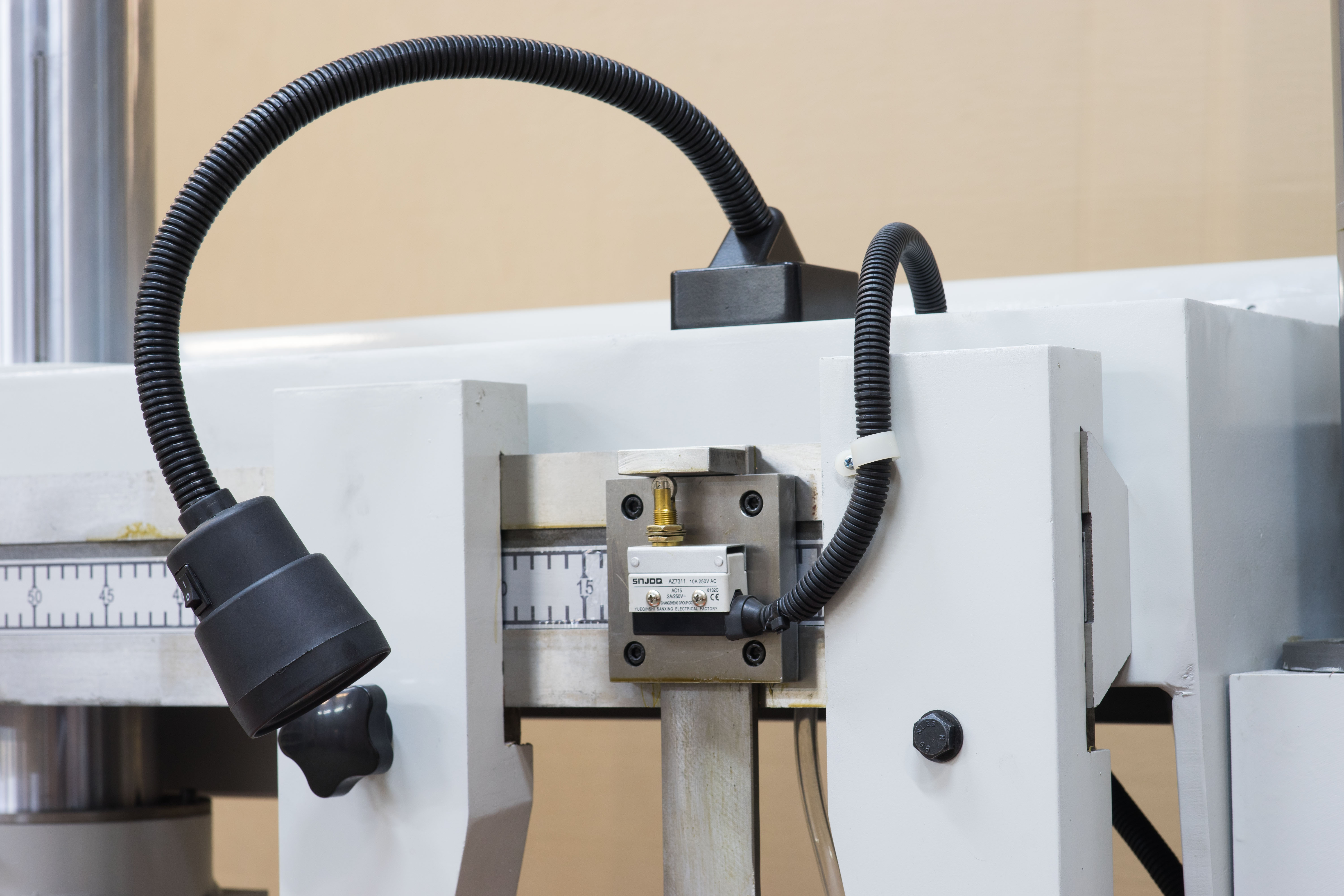

— Подсветка зоны резания

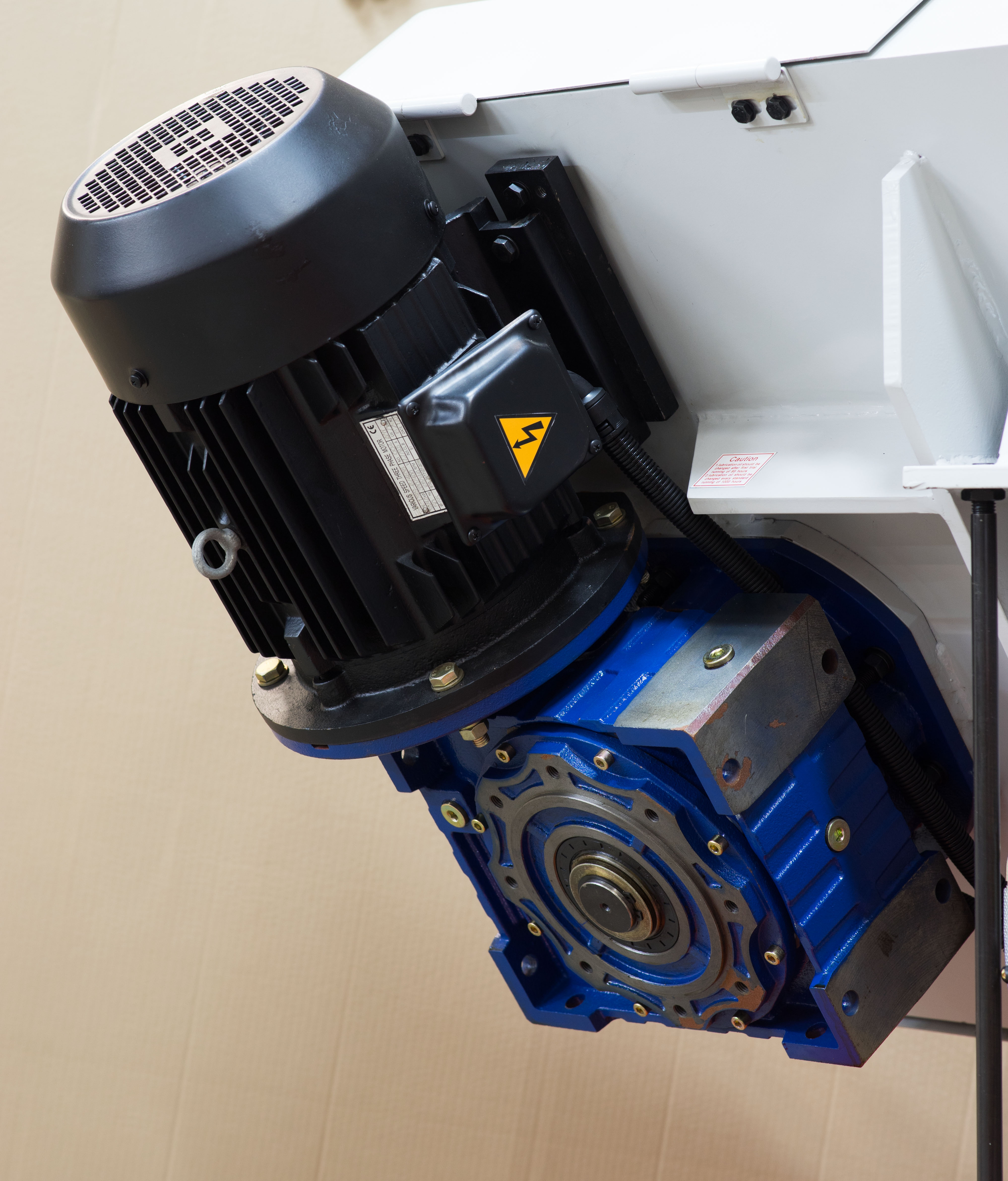

— Зубчатый привод
— Гидравлическое натяжение полотна
— Автоматическое отключение при завершении резки

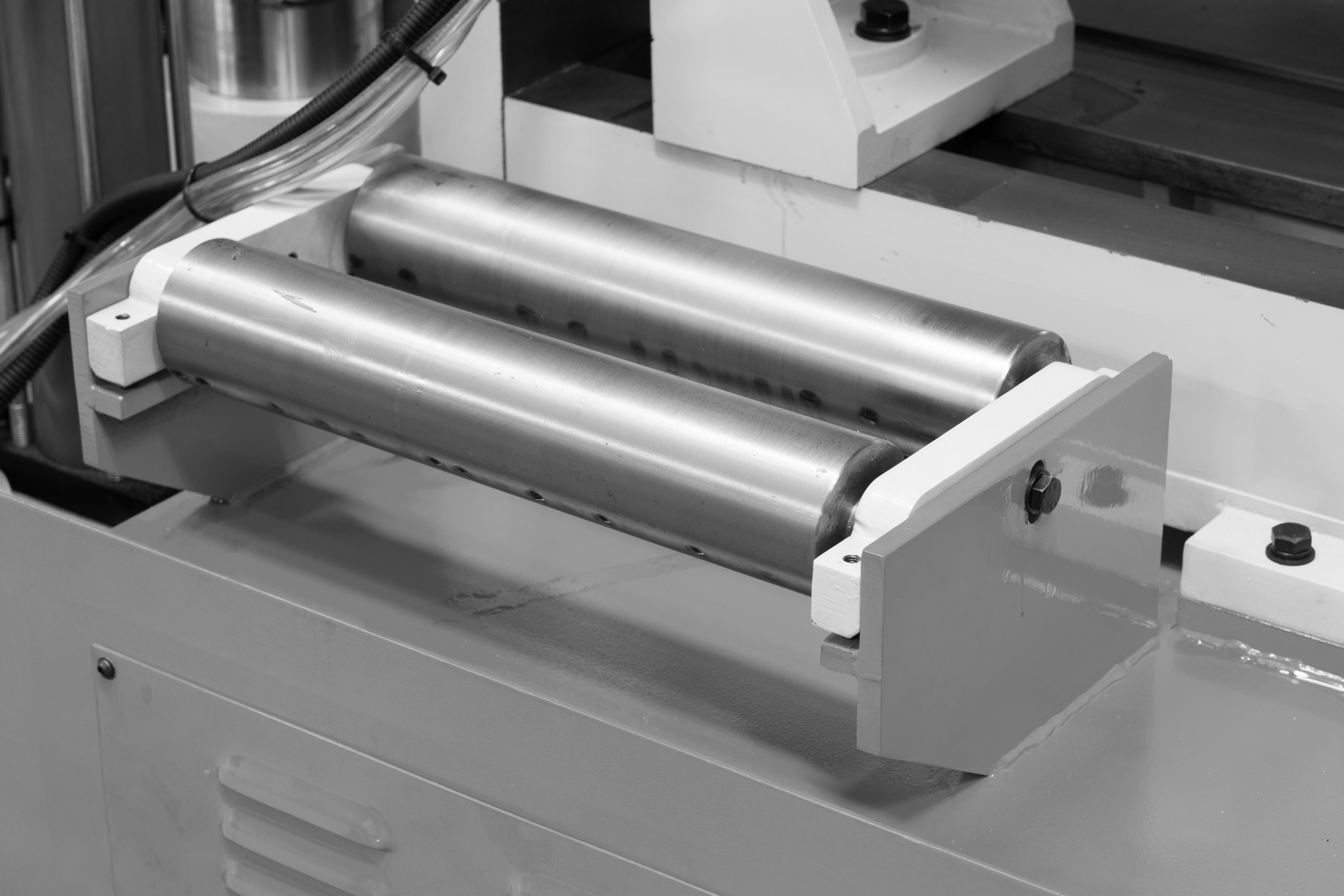

Вспомогательный стол с роликами подачи

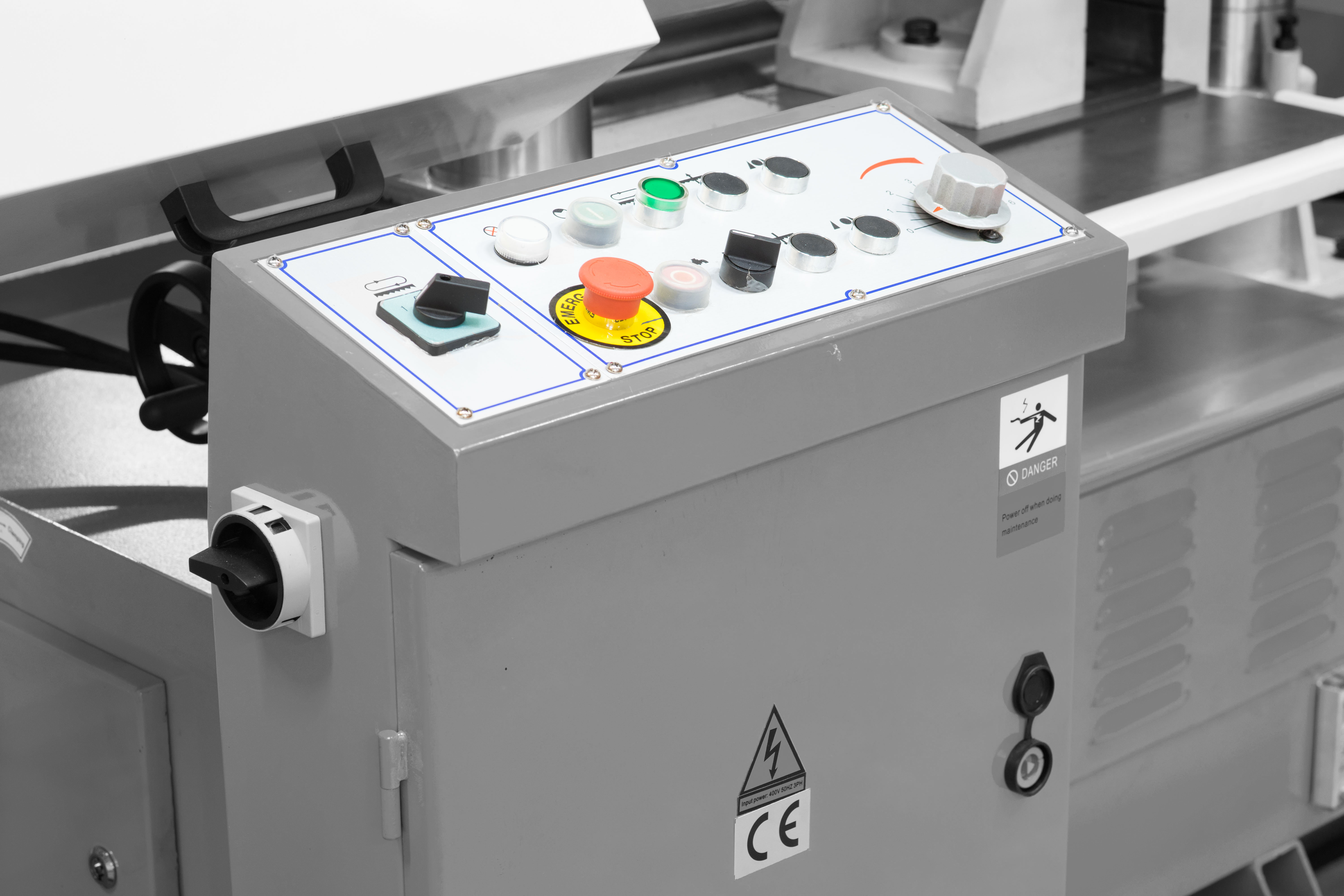

Блок управления станком

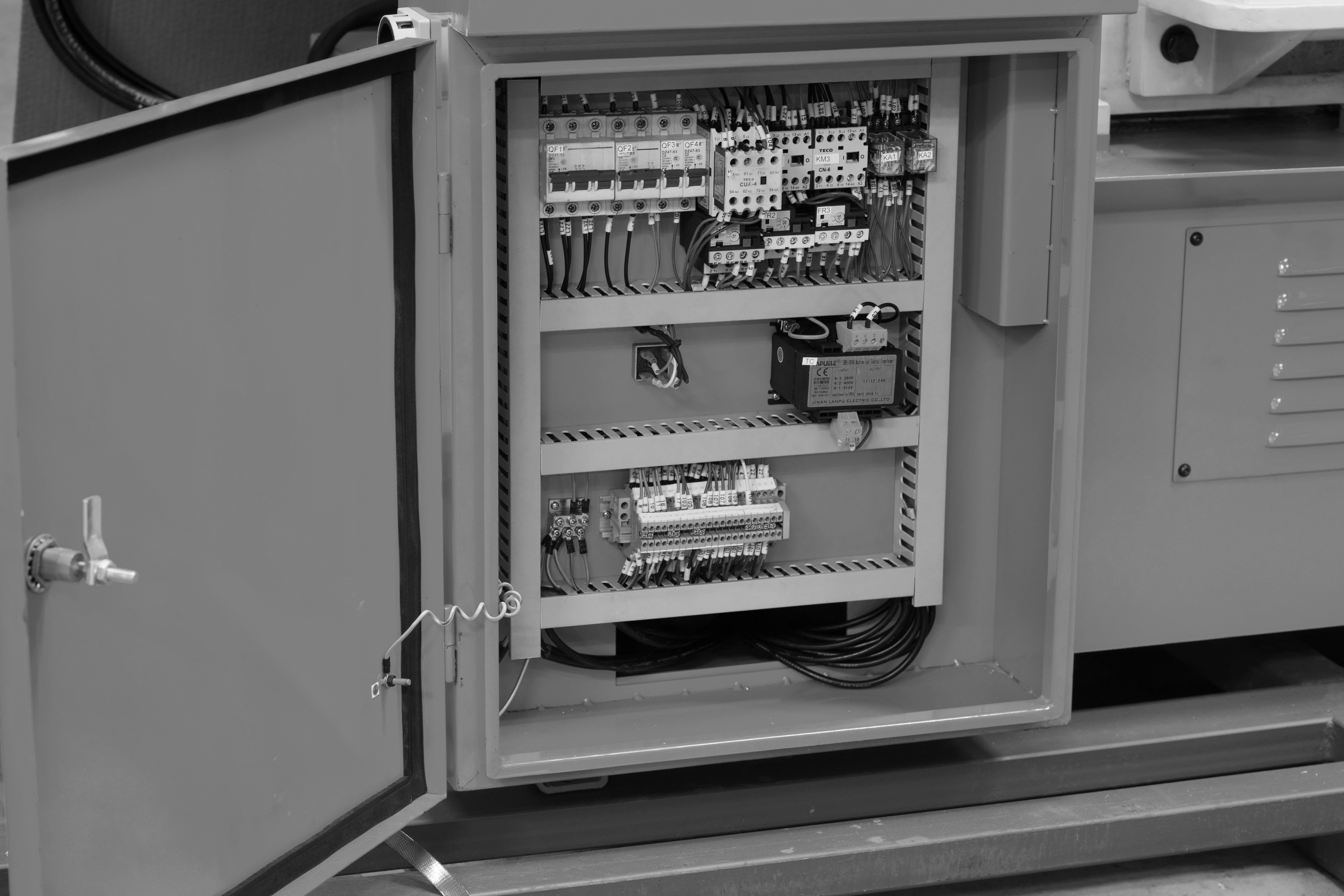

Электрические компоненты

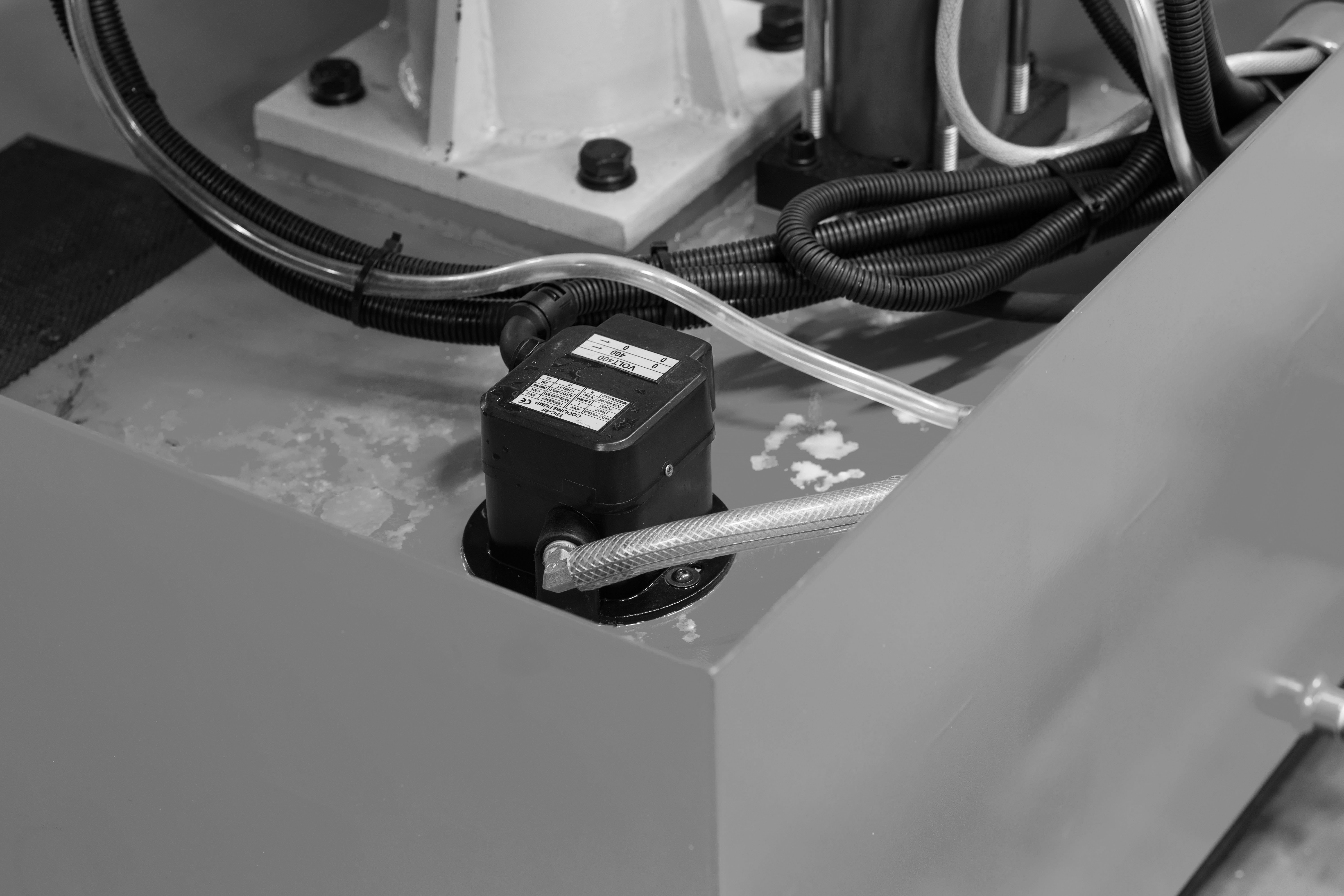

Помпа подачи СОЖ

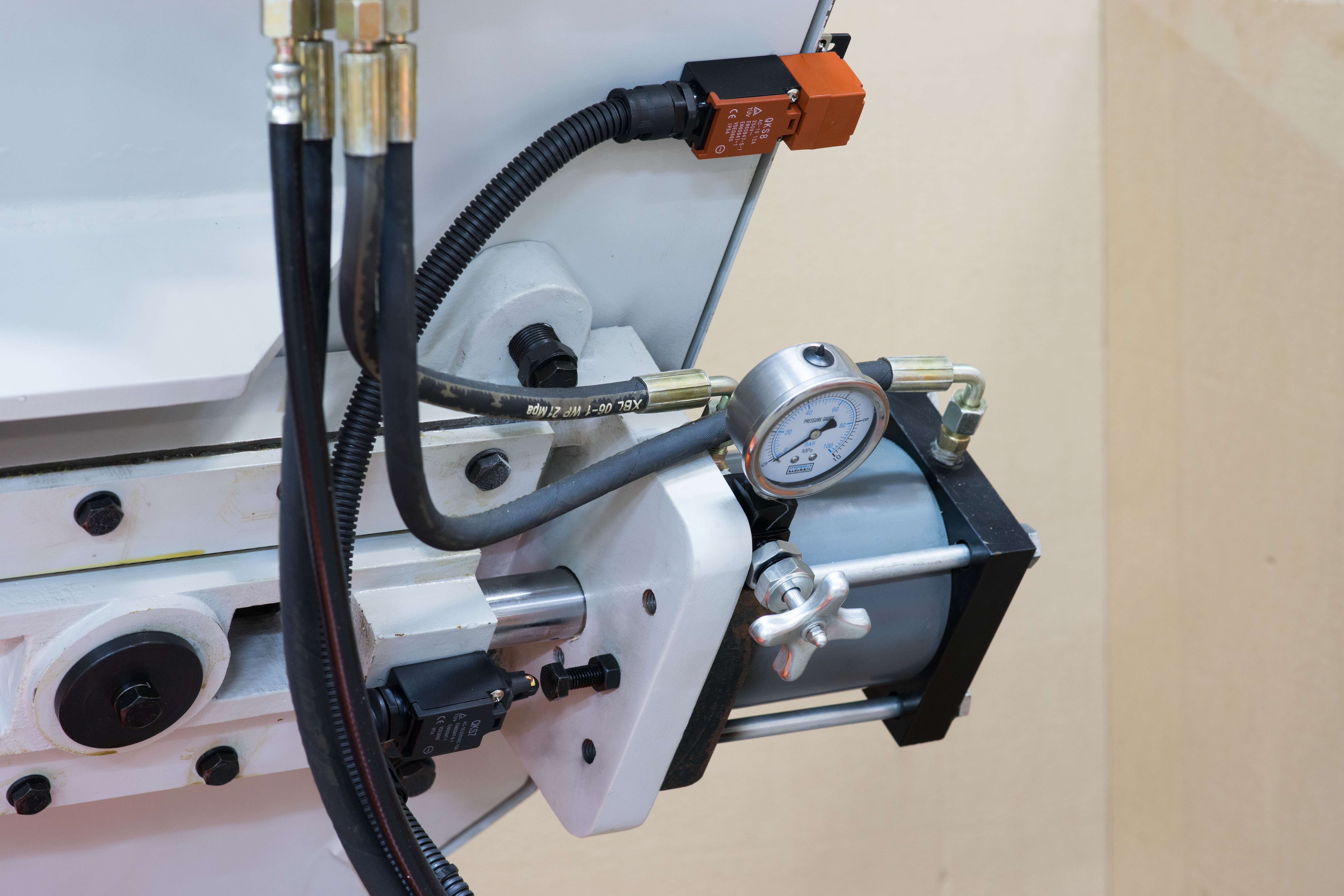

Гидравлическое натяжение полотна и концевик на обрыв полотна

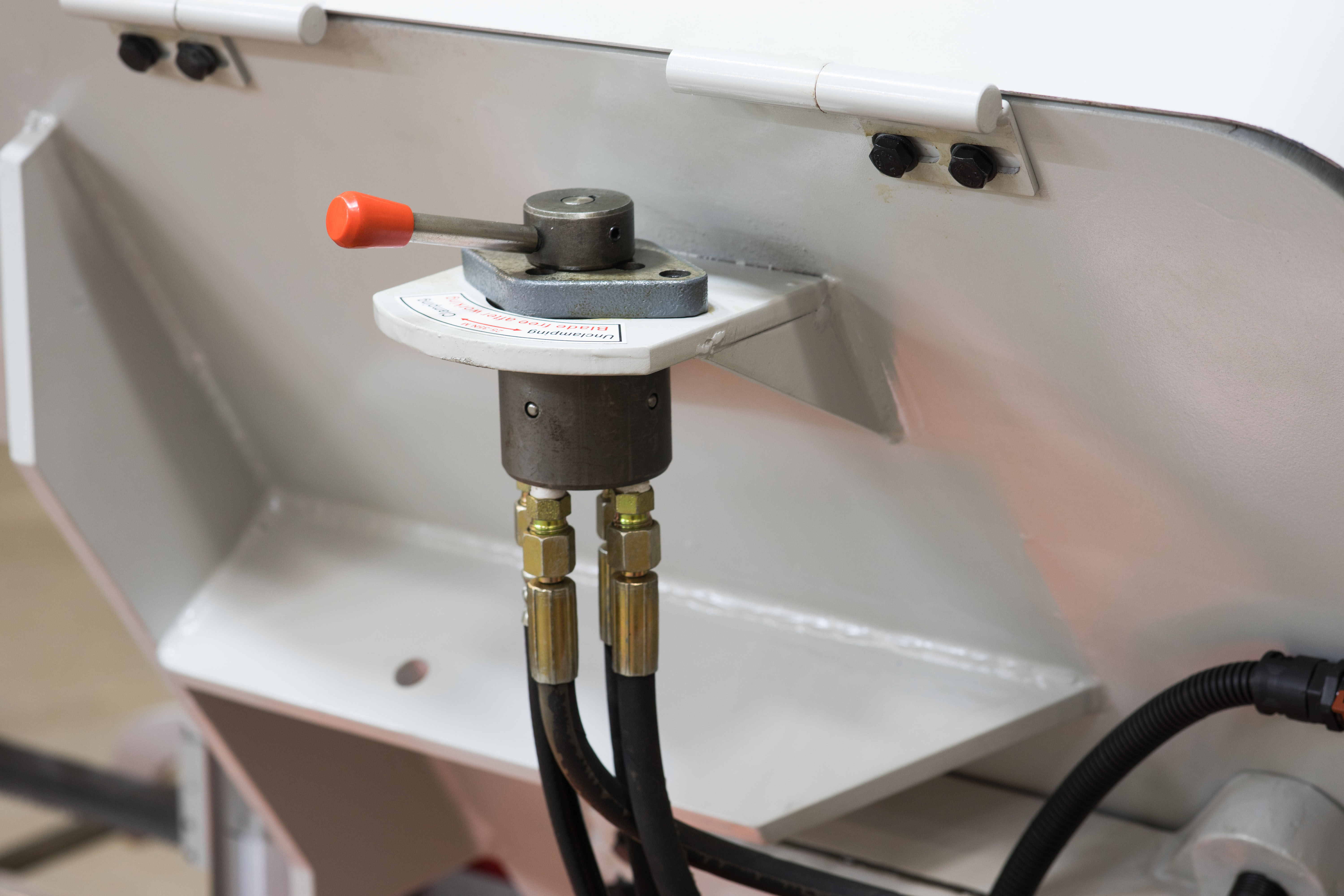

Рычаг регулировки натяжения полотна

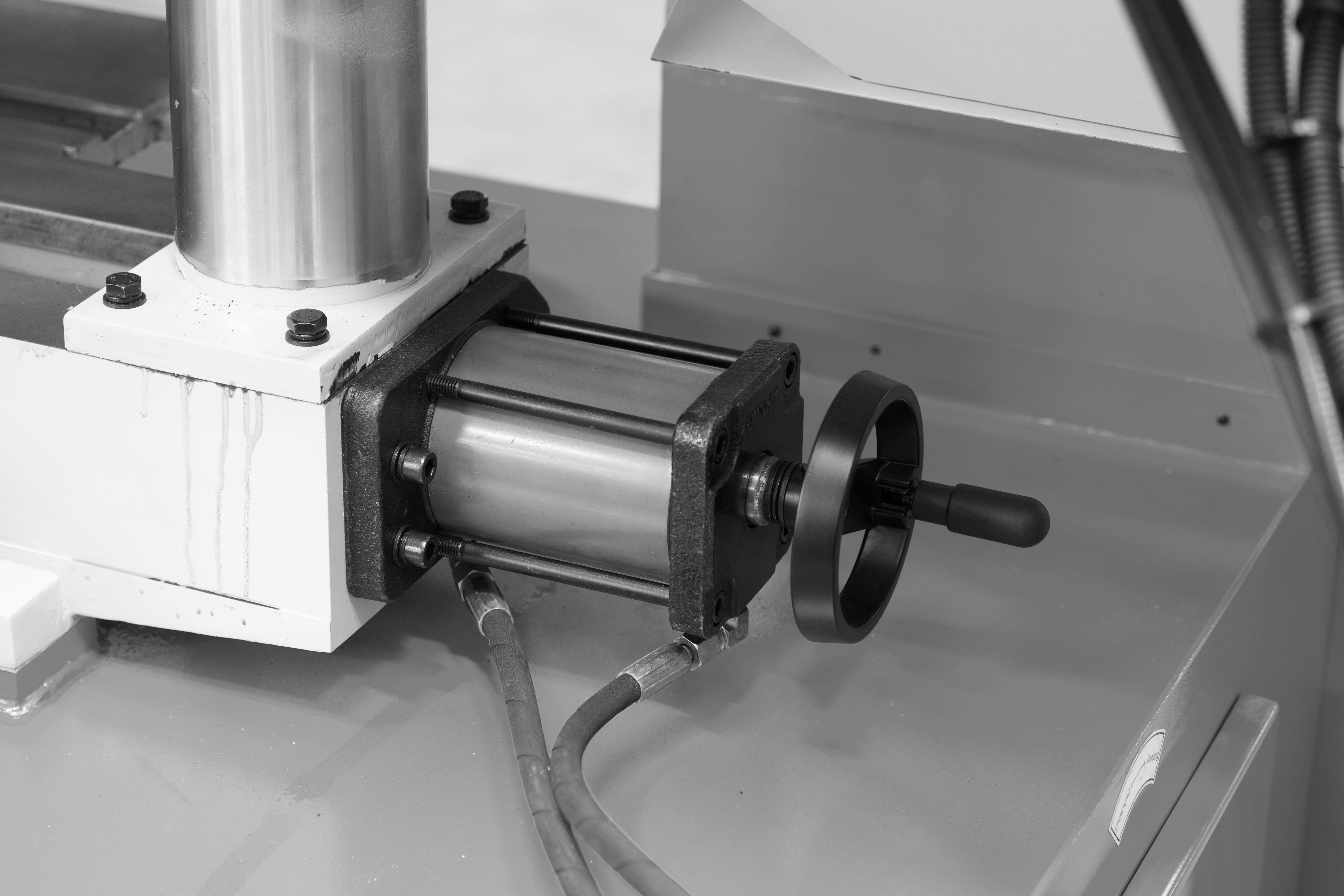

Гидравлические тиски
Две на…
